大动物双立柱数字 X 射线系统

产品概述

IWA-DR07 iVision-1000X 大动物双立柱数字 X 射线系统是为大动物放射检查专门设计的固定平台，搭载 80 kW 高频高压发生器、1000 mA 高输出 X 射线球管与 17×17″ 碘化铯平板探测器。双地轨胸片架自动跟随球管头，可快速完成马、牛、大型犬及动物园患者的侧位与正位定位。

iVision-1000X 面向大动物医院、马科与牛科诊疗机构、高校教学医院、动物园及野生动物救助中心——专门解决小动物 DR 无法覆盖的体型与曝光剂量需求。

核心特性

• 80 kW 高频高压发生器：40–150 kV，10–1000 mA，1–10000 ms 曝光，0.4–1000 mAs——覆盖马、牛全身曝光范围。
• 三相 380 VAC 供电，135 kVA 容量，300 kHz 逆变频率，支持高功率密度与短曝光。
• YUANZHI XD57 球管：1.0 / 0.6 mm 双焦点，钼基铼钨合金阳极，阳极热容量 300 kHU，组件热容量 1250 kHU。
• 双地轨自动跟踪胸片架：垂直行程 1500 mm，焦距 180 cm，10:1 滤线栅栅比，103 LPI 密度。
• 多向运动球管立柱：球管旋转 ±180°，立柱垂直行程 1300 mm，沿地轨水平行程 2500 mm。
• 17×17″ CsI 平板探测器：3072×3072 矩阵，139 µm 像素间距，16 位 A/D，空间分辨率 ≥ 3.6 LP/mm。
• iVision Imaging 工作站：DICOM 3.0、高级后处理、兽用全套测量工具。
• ABS 自动亮度调节：搭配动态探测器时透视下使用。
• 云端报告与远程诊断工作站支持。

产品图集

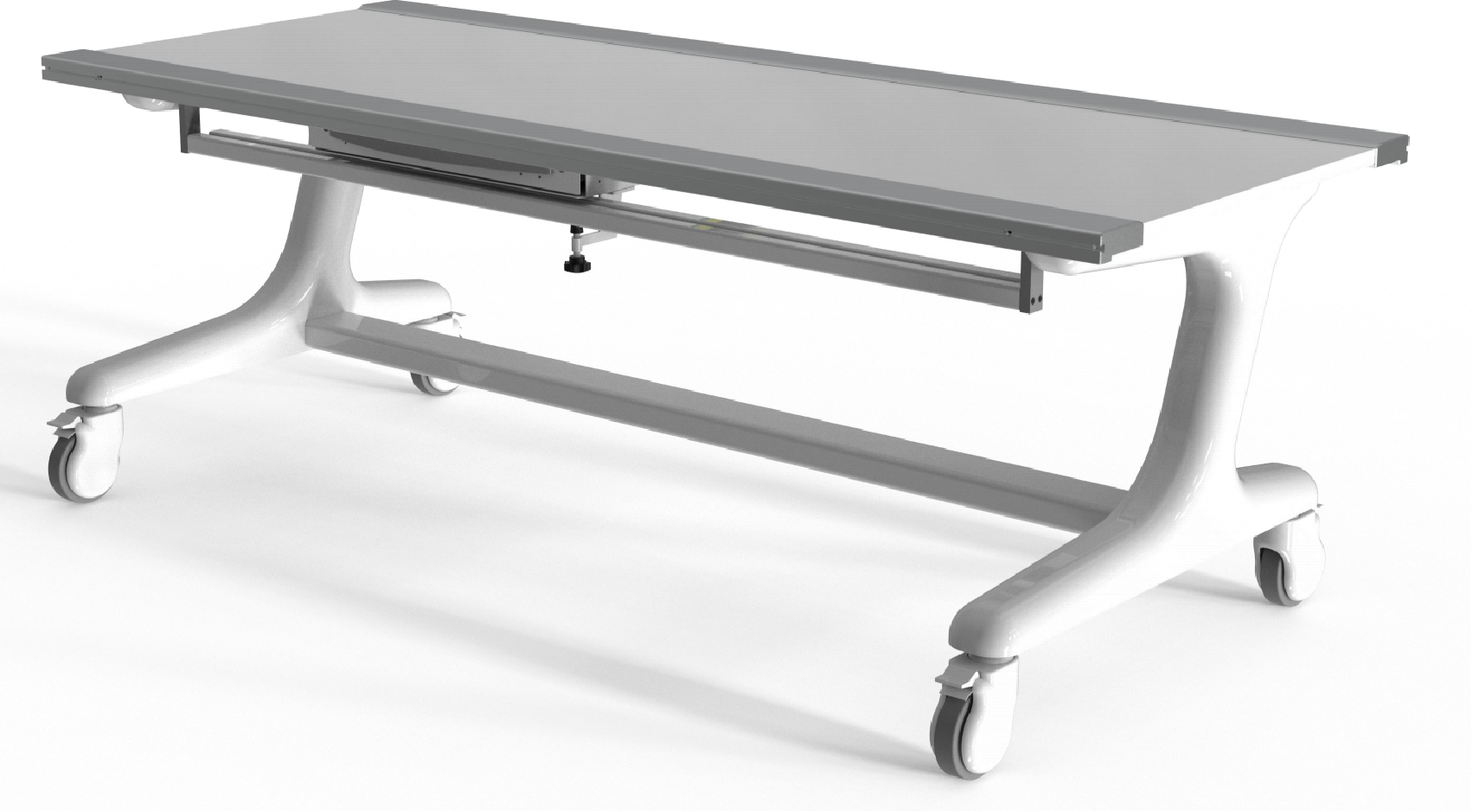

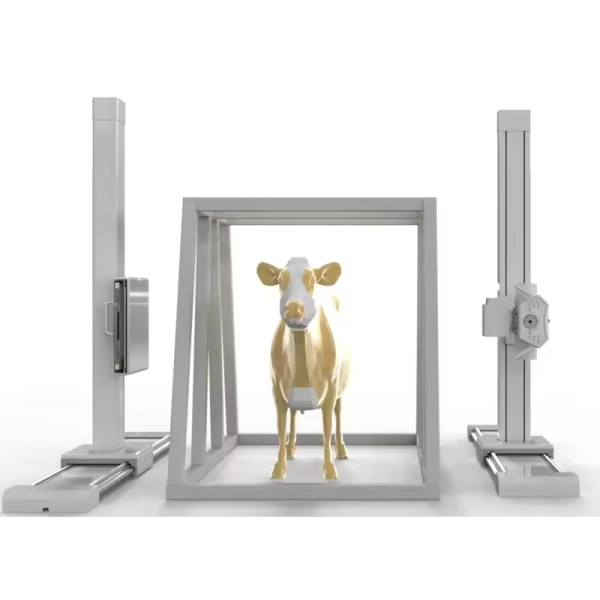

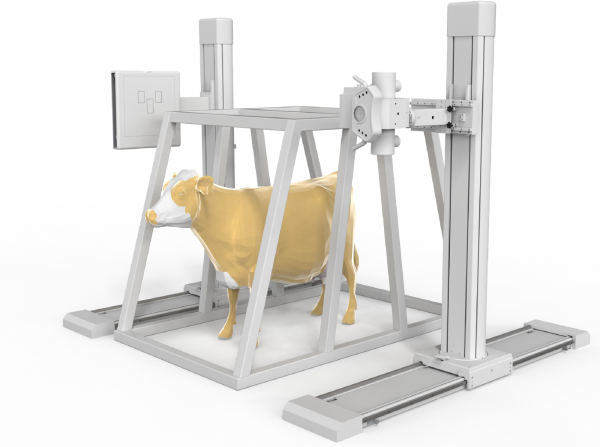

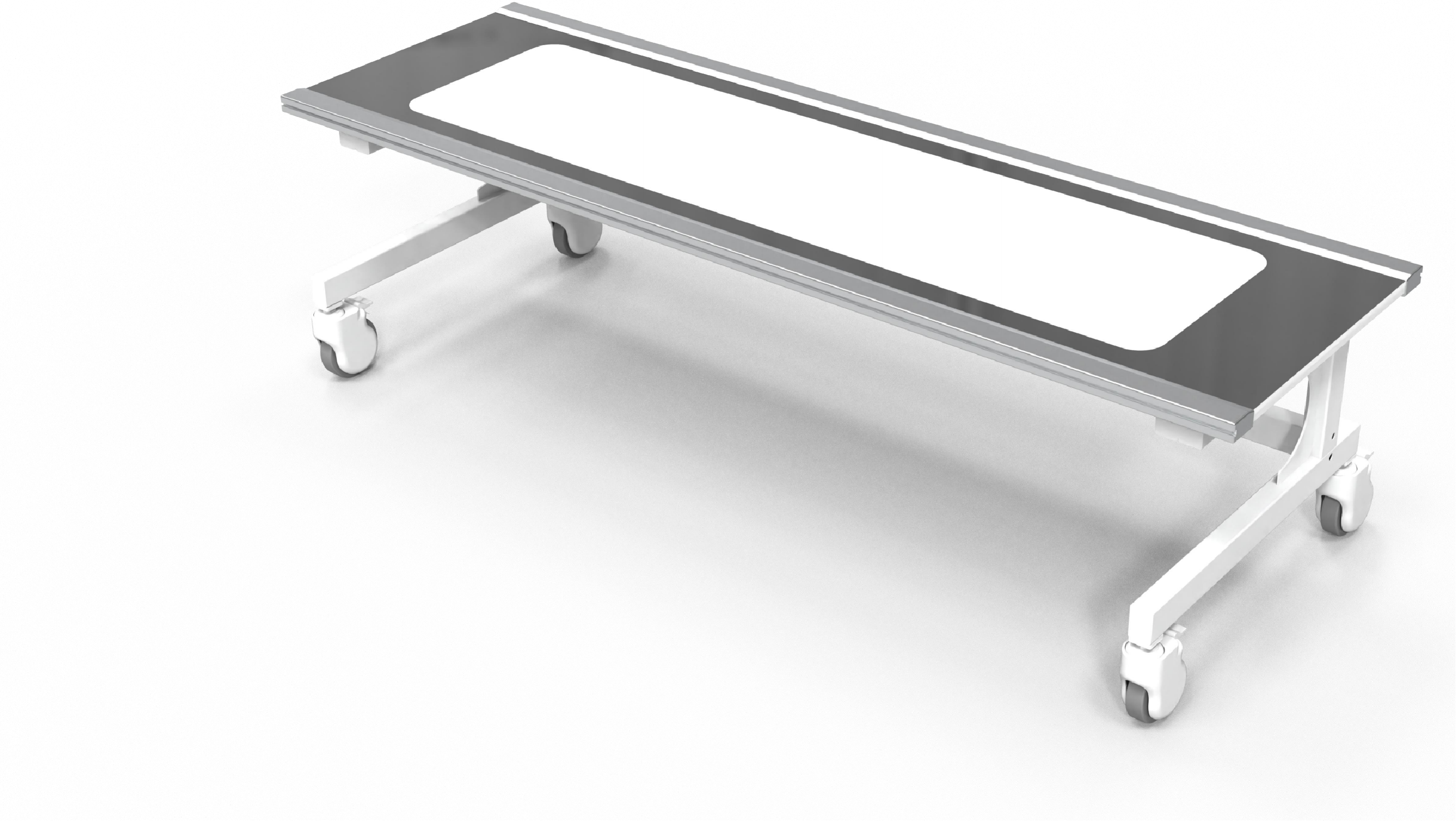

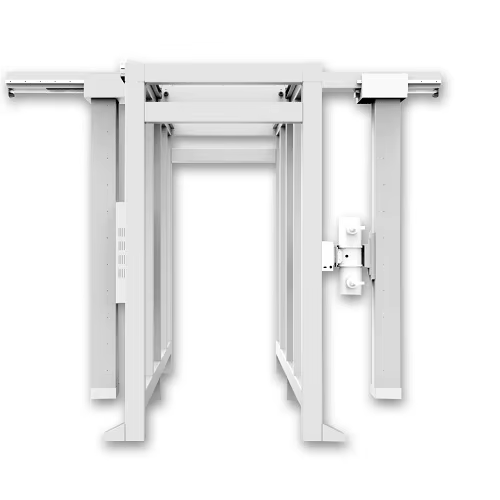

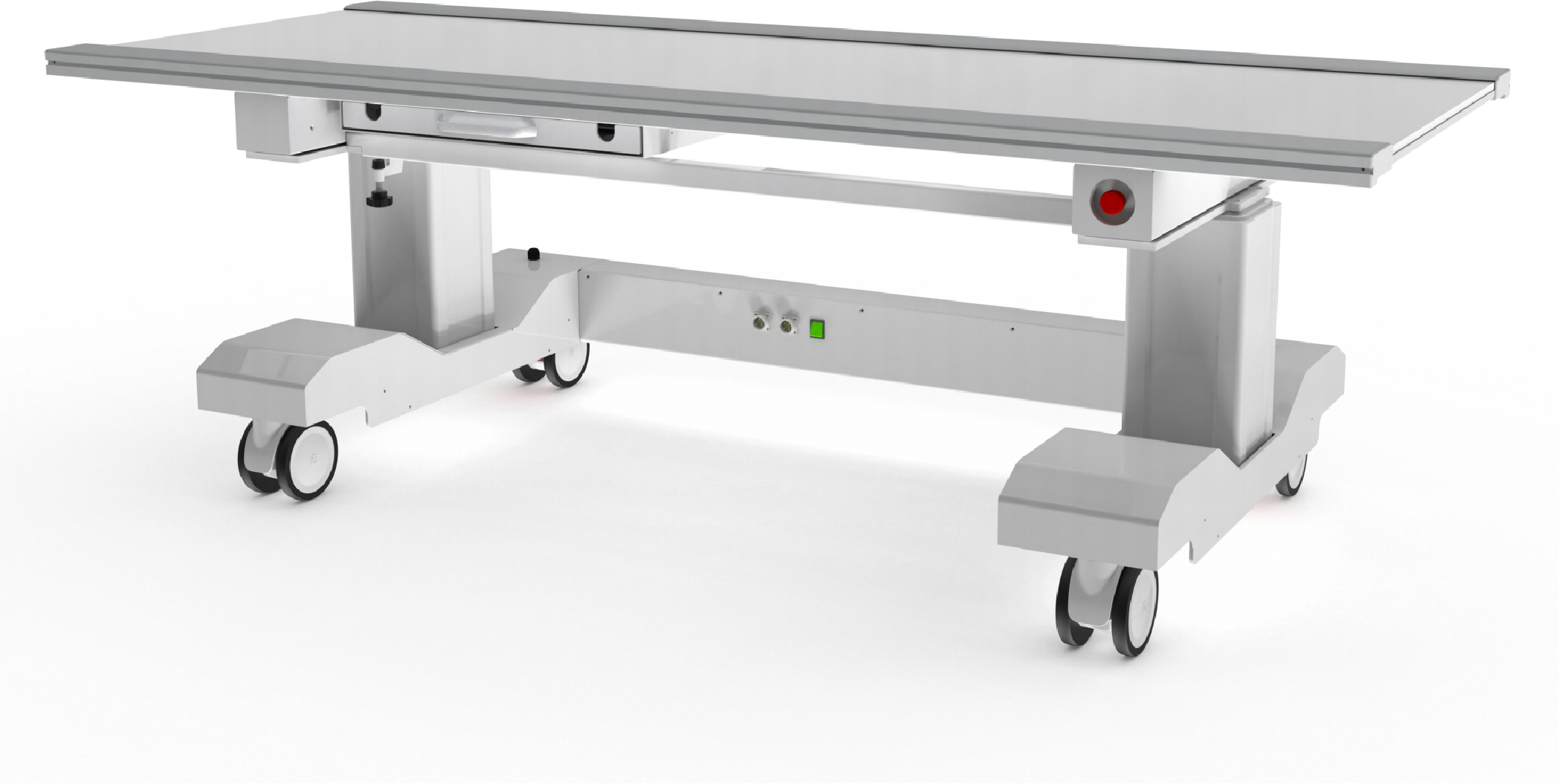

双地轨平面布局，配自动跟踪胸片架与独立轨道的球管立柱。球管头可旋转 ±180° 适配任意射束方向；平板探测器装于 JPI-1000 滤线栅后方的胸片架腔内，或卧位检查时放置于折叠台。

电源

高压发生器（IWA-R80）

X 射线球管（YUANZHI XD57）

胸片架与球管立柱

平板探测器（IWA-FPD1717E）

限束器与工作站

临床应用

• 站立马匹胸腹腔与骨骼放射检查
• 水平射束下马匹远端肢体成像
• 牛及其他大型反刍动物放射检查
• 动物园与野生动物救助中心的大型犬及巨型异宠成像
• 教学医院与科研机构的大动物放射检查
• 马匹骨科手术术前与术后影像

工作流程与安装

需三相 380 VAC ±38 V，135 kVA 容量供电。双地轨布局、胸片架垂直行程与 2500 mm 球管立柱水平行程对装机现场有明确要求，发货前会进行现场勘察并出具布局图。工作环境按 IWA 安装手册执行；包含工程师上门安装、校准与培训。

装箱清单

• 高压发生器（IWA-R80）
• X 射线球管组件（YUANZHI XD57）
• 手动限束器
• 胸片架（双地轨，自动跟踪）
• 球管立柱（摄影架）
• JPI-1000 滤线栅（10:1，103 LPI，180 cm 焦距）
• 17×17″ CsI 平板探测器（IWA-FPD1717E）
• iVision Imaging 采集工作站
• 赠送两套铅防护套装（铅衣、铅帽、铅围脖）
• iVision-1000X 整机附件

资料下载

选择 IWA-DR07 的理由

• 提升工作流效率 — 自动跟踪胸片架与 ±180° 球管旋转覆盖站立检查的任意几何，无需手动重复定位。
• 影像准确可靠 — 80 kW 下的 1000 mA 大电流缩短曝光时间，控制站立马匹的运动伪影。
• 诊所经济性更佳 — 大动物专用布局消除了患者转运或外送检查的成本。

质保与售后

保修 2 年，保修期内提供免费配件与维修服务（人为操作及不可抗力损坏除外）。包含工程师上门安装、校准与操作培训。免费赠送两套铅防护套装。

常见问题

问：iVision-1000X 面向哪些患者？
马（全身与远端肢体）、牛、大型犬种与动物园 / 野生动物。80 kW 发生器与 1000 mA 球管面向小动物 DR 无法提供足够曝光的体型。

问：是否需要三相电源？
需要。380 VAC 三相供电，容量 135 kVA。

问：探测器是无线的吗？
标准配置为有线 17×17″ CsI 平板，装于胸片架滤线栅腔内。探测器搬移与安装方案将在装机规划中讨论。

问：能否对站立马匹拍摄？
可以。双地轨胸片架与 ±180° 旋转球管立柱专为站立马匹的胸腹腔与骨骼检查设计。

问：系统是否兼容 DICOM PACS？
是。iVision Imaging 支持 DICOM 3.0 Store、Print、Worklist 与云平台报告。
