面向小动物日常诊疗的兽用数字 X 射线影像系统，配备 32 kW 高频高压发生器与 43×43 cm 平板探测器。
产品概述

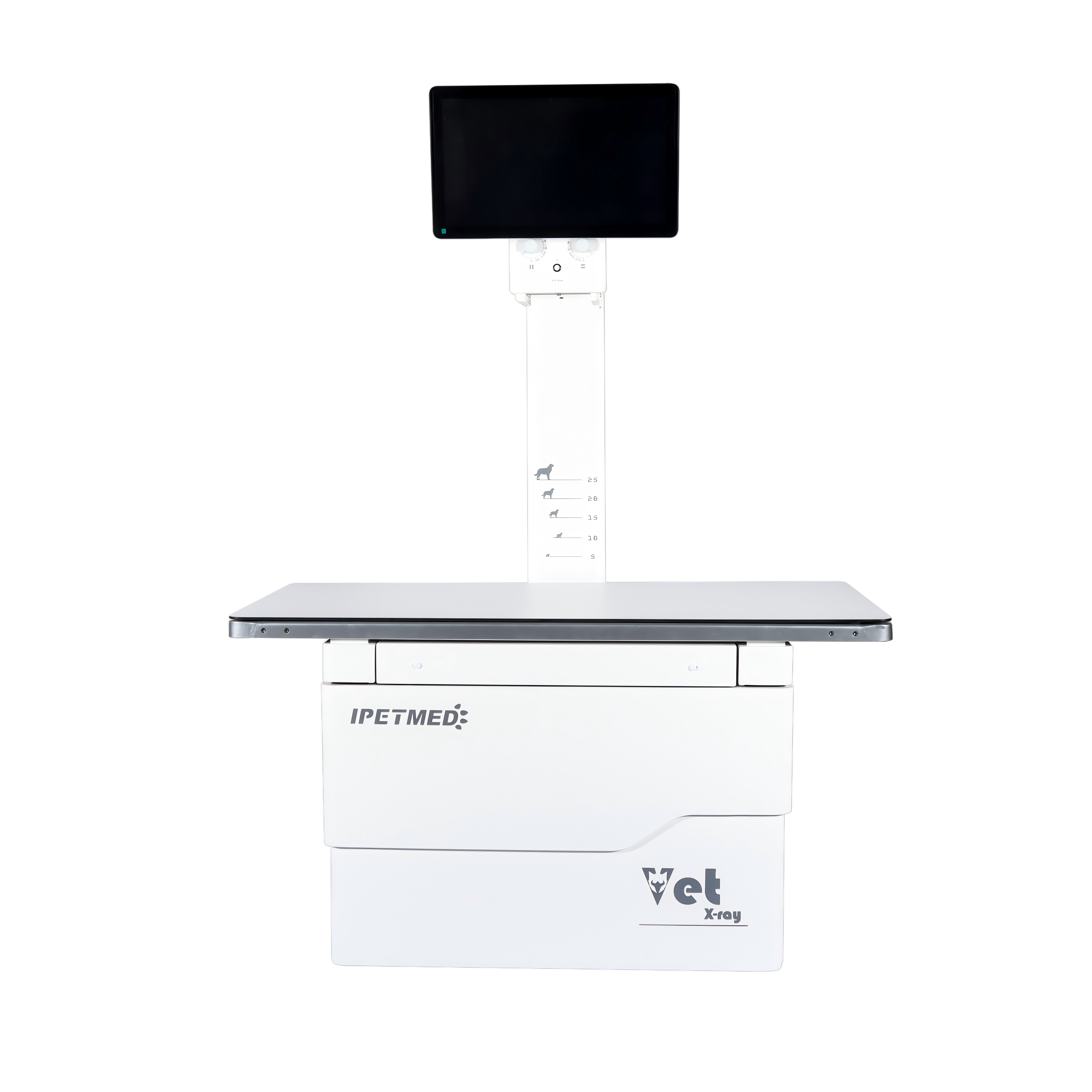

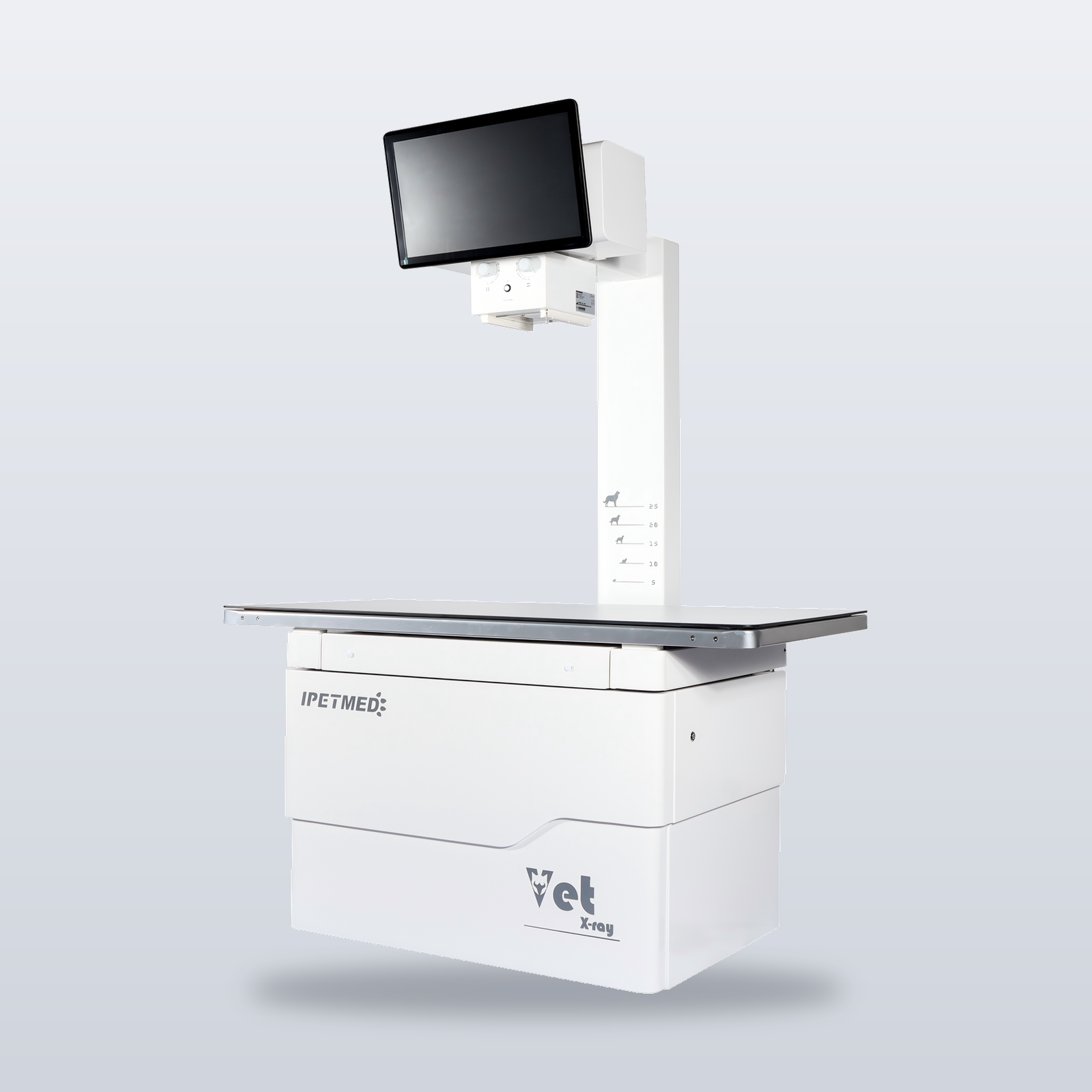

IWA-DR01 iPet-400 兽用 DR X 射线成像系统是 IWA 小动物 DR 产品线中的经典配置型号。系统采用 32 kW 高频高压发生器与佳能 E7239X 球管，搭配 43×43 cm 碘化铯平板探测器与 iVetXray 工作站，单次 1 秒曝光成像，覆盖犬、猫及异宠的常规放射检查。
该系统按固定房间安装设计，可完成胸腹腔、骨骼、牙科等全身常规 X 光摄影，是不需要动态透视、追求稳定静态成像的临床机构的入门首选配置。
核心特性
- 32 kW 高频高压发生器：40–150 kV / 10–400 mA / 1–10000 ms，覆盖小动物全身解剖部位。
- 佳能 E7239X 旋转阳极球管：1.0 / 2.0 mm 双焦点，140 kHU 阳极热容量，支持高吞吐量诊疗。
- 17×17″ 碘化铯（CsI）平板探测器：3072×3072 像素矩阵，139 µm 像素间距，16 位 A/D，空间分辨率 3.6 LP/mm。
- 1 秒图像采集：千兆网（GigE）接口，曝光后 1 秒内即可在工作站预览。
- iVetXray 采集软件：内置兽医专用测量工具（VHS、TPLO、HIP、TTA 等）。
- 双显示器工作站：23.8″ 诊断显示器 + 21.5″ 床边触控屏，同步操作。

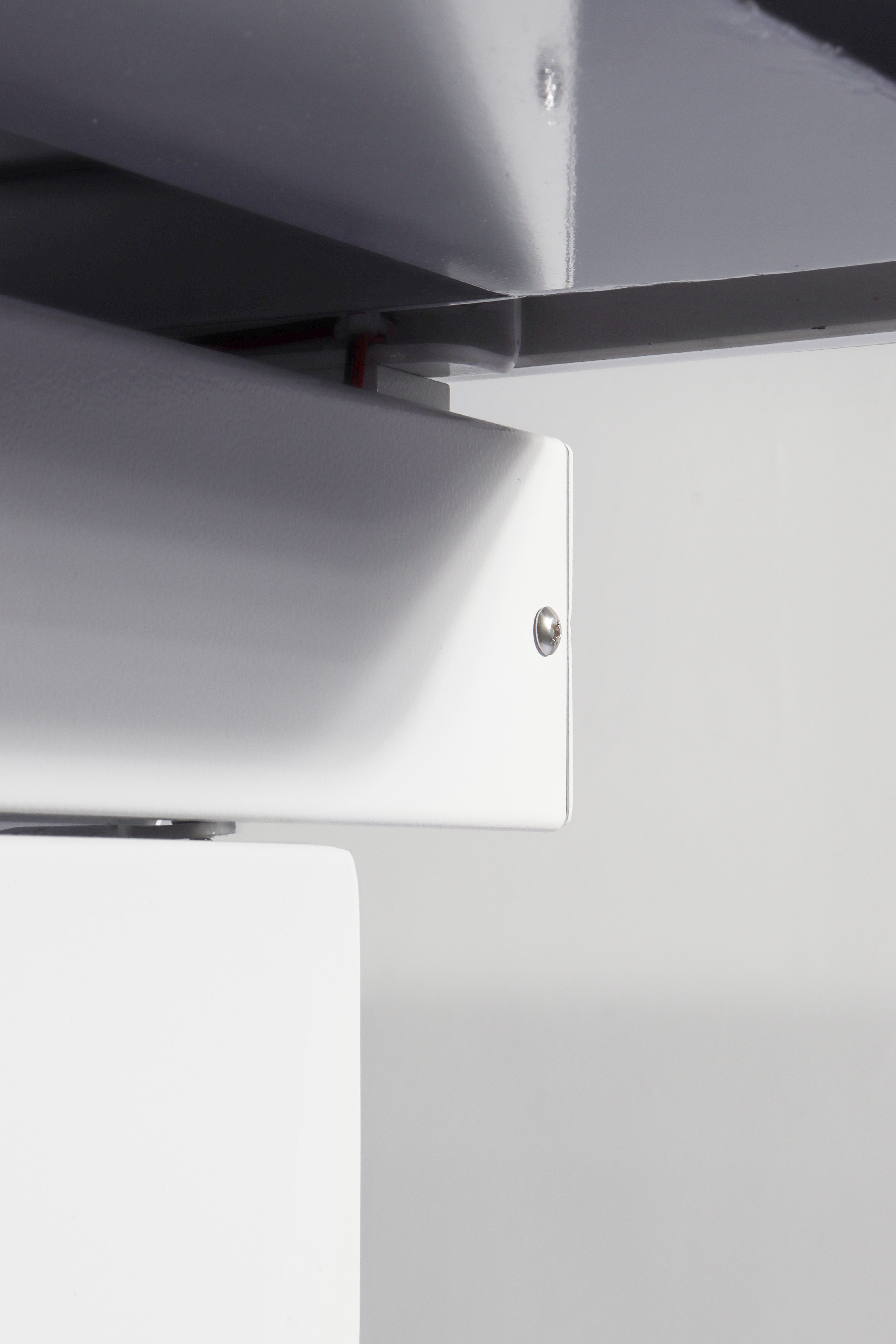

- 兽医专用摄影床：1400×700 mm 抗倍特台面，X 轴 ±75 mm / Y 轴 ±200 mm 四向浮动。
- LED 限束器：1.0 mm Al @ 75 kV 固有滤过，手动设定射野。
- DICOM 3.0 兼容工作站：内置 MiniPACS 浏览器，支持打印与 PACS 对接。
产品细节图集

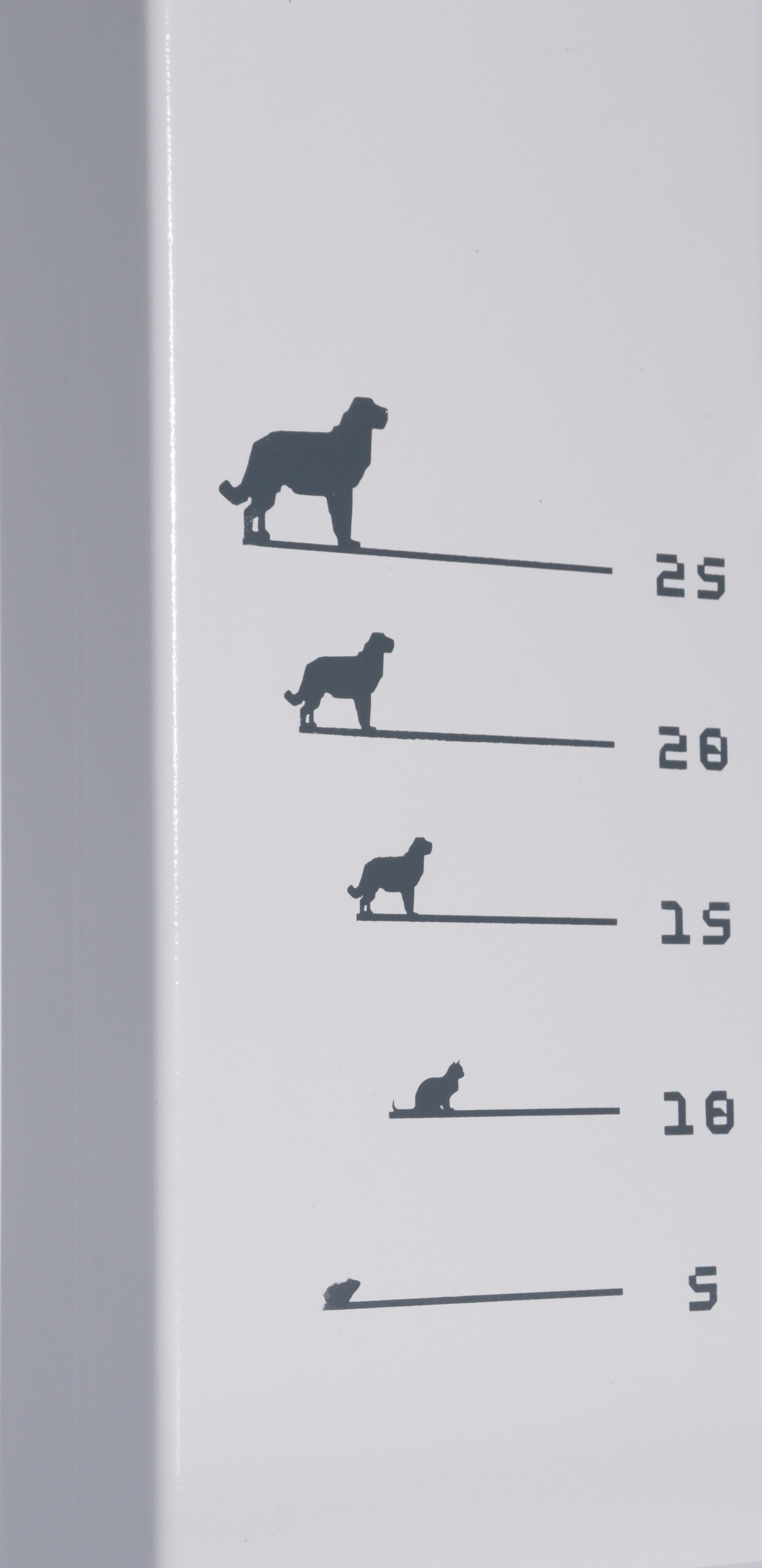

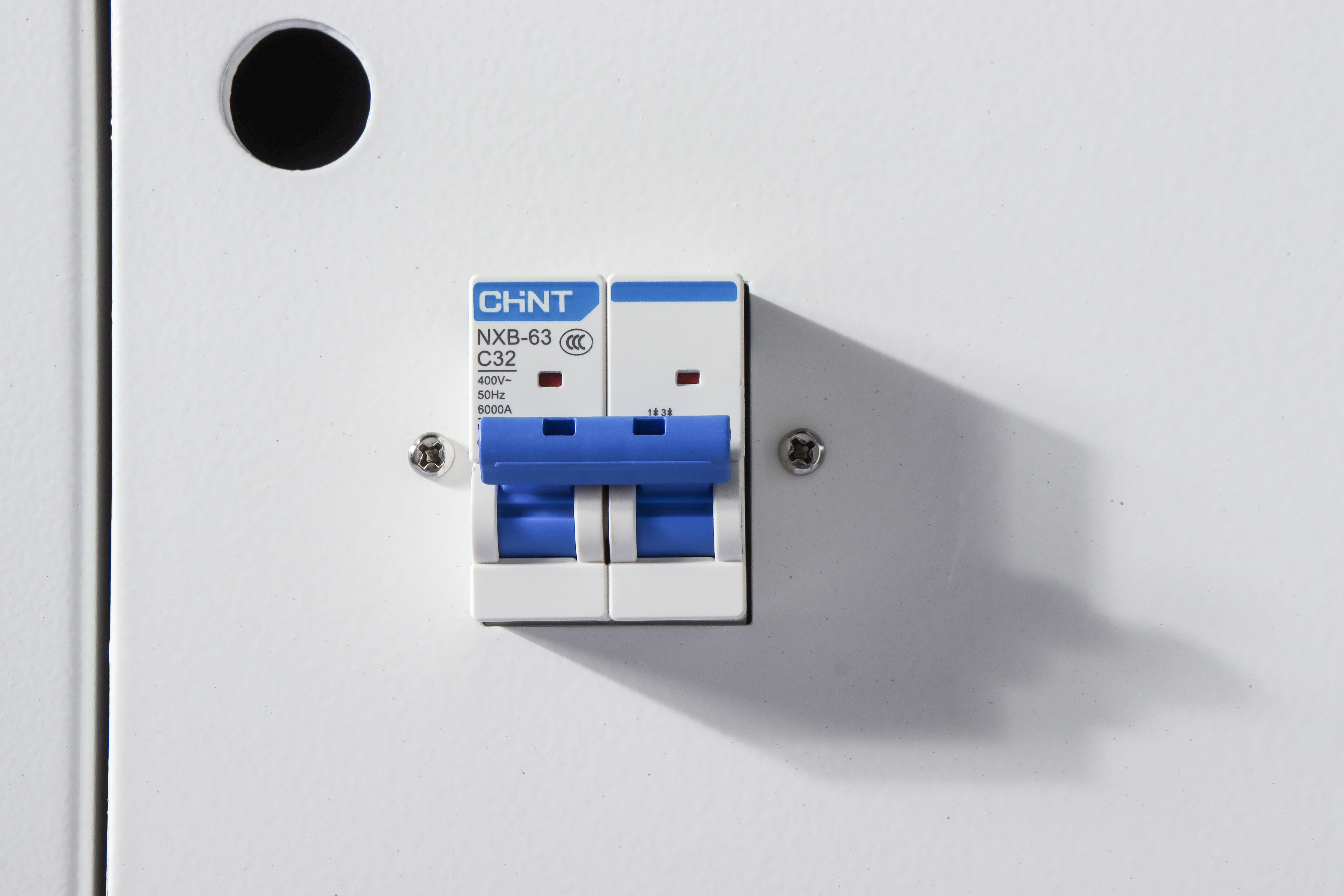

设备各部位细节展示：立柱机架、球管头与高压组件、四向浮动床面、LED 限束器及操作员工作站。
高压发生器
| 输出功率 | 32 kW |
| 管电压 | 40 – 150 kV |
| 管电流 | 10 – 400 mA |
| 毫安秒 | 0.1 – 100 mAs |
| 曝光时间 | 1 – 10000 ms |
| 输入电源 | 单相 110/220 VAC ±10% |
X 射线球管（佳能 E7239X）
| 最大管电压 | 125 kV |
| 焦点 | 1.0 / 2.0 mm 双焦点 |
| 阳极输入功率 | 小焦 21 kW / 大焦 42.5 kW |
| 阳极热容量 | 140 kHU |
平板探测器
| 探测器技术 | 非晶硅 a-Si TFT，碘化铯 CsI 闪烁体 |
| 有效面积 | 43 × 43 cm（17×17″） |
| 像素矩阵 | 3072 × 3072 |
| 像素间距 | 139 µm |
| A/D 转换 | 16 位 |
| 空间分辨率 | 3.6 LP/mm |
| 采集时间 | 1 s |
| 数据接口 | GigE 千兆网 |
| 最小可探测剂量（RQA5） | 14 nGy |
| 防护等级 | IP65 |
摄影床与限束器
| 床面尺寸 | 1400 × 700 mm，抗倍特树脂 |
| 床面行程 | X：75 ±10 mm，Y：200 ±10 mm |
| 限束器光源 | LED |
| 固有滤过 | 1.0 mm Al @ 75 kV |
工作站
| 软件 | iVetXray 采集软件 + MiniPACS 浏览器 |
| 显示器 | 23.8″ 诊断显示器 + 21.5″ 床边触控屏 |
| 操作系统 | Windows 10 |
| 存储 | 256 GB SSD + 1 TB 机械硬盘 |
临床应用
- 犬猫胸腹腔放射检查
- 骨科检查（含髋关节发育不良评估、TPLO/TTA 术前规划）
- 牙科与头颅成像
- 异宠及小型哺乳动物的常规放射检查
- 麻醉前评估与术后复查
临床影像样片

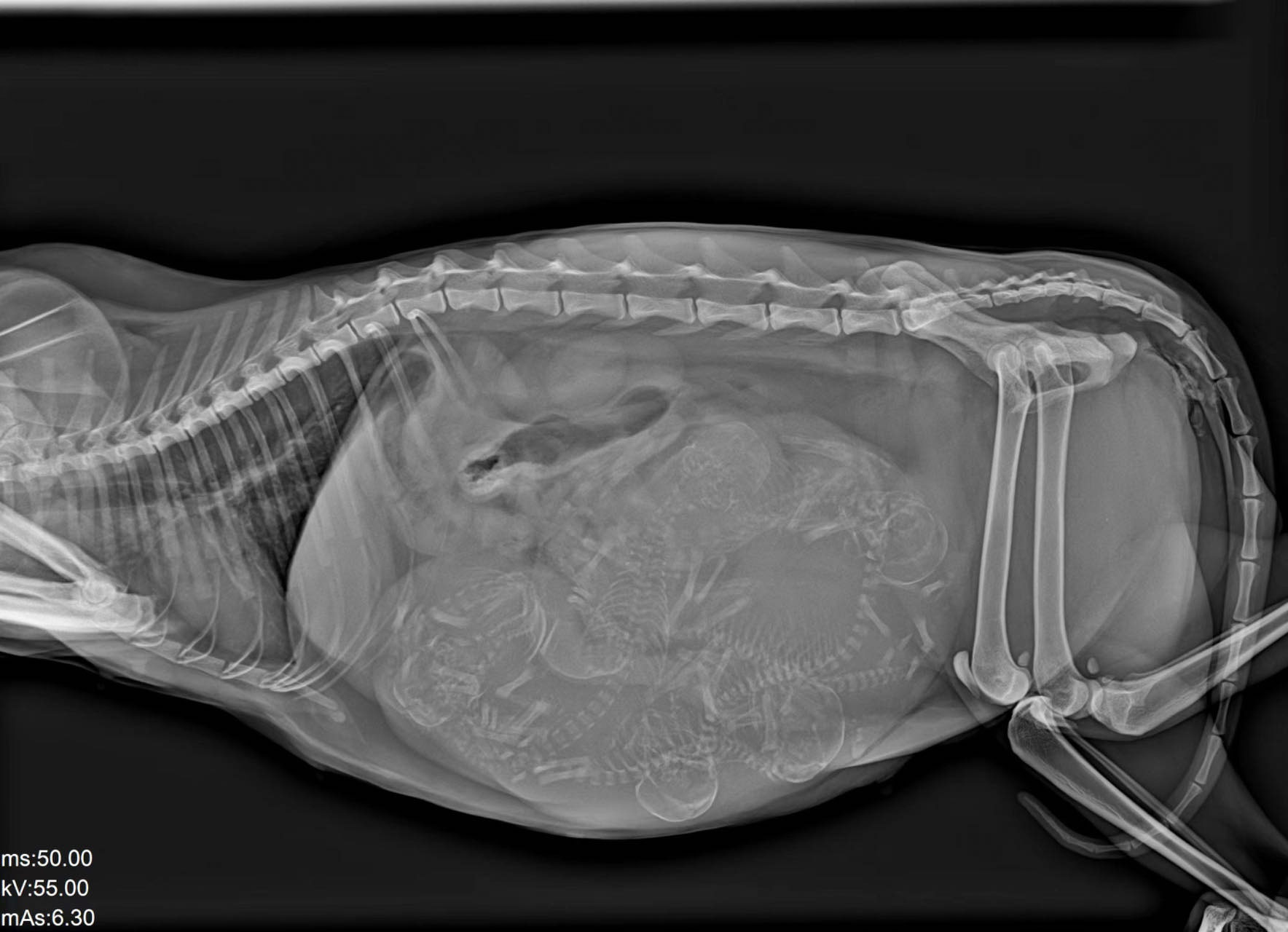

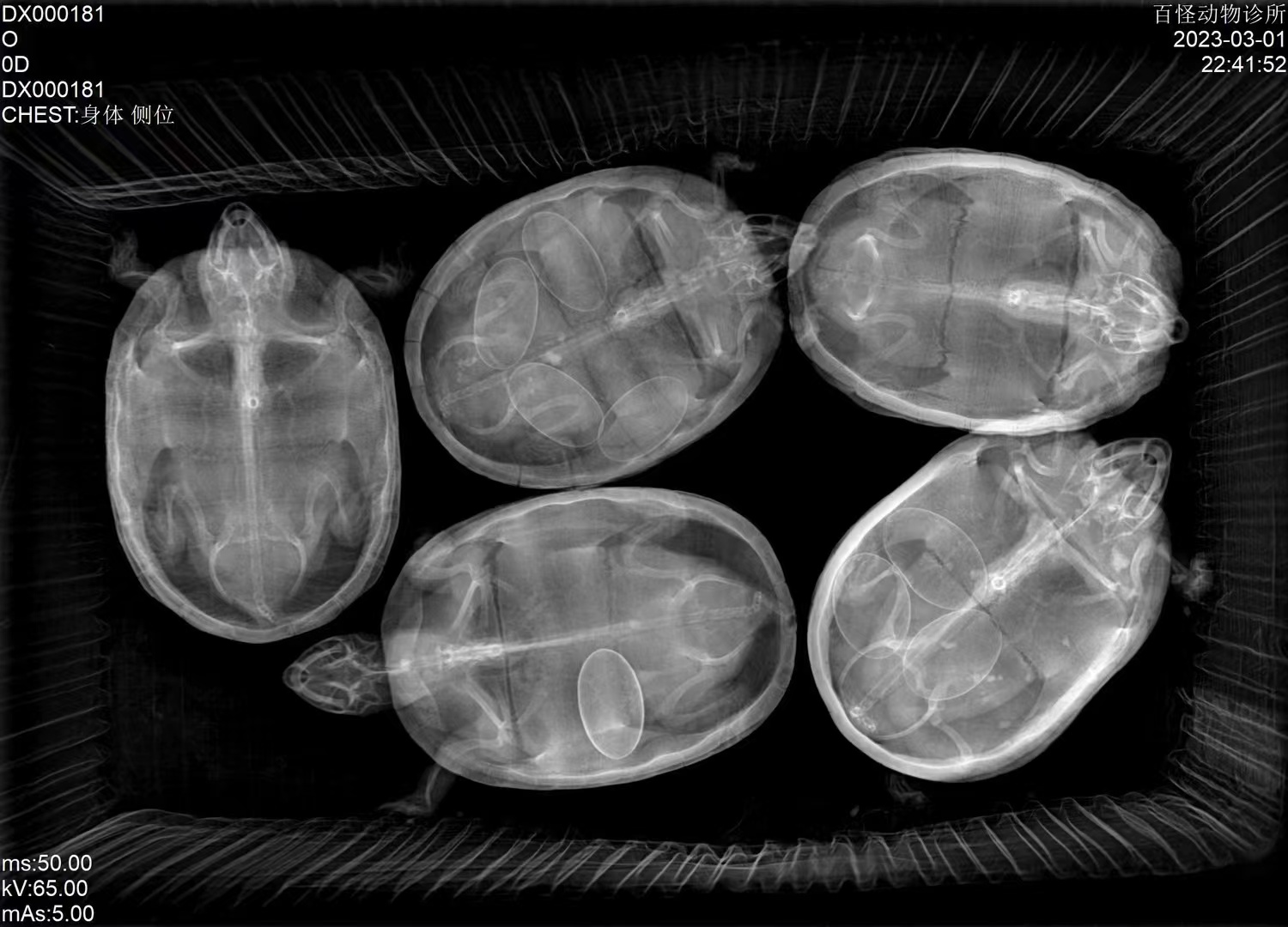

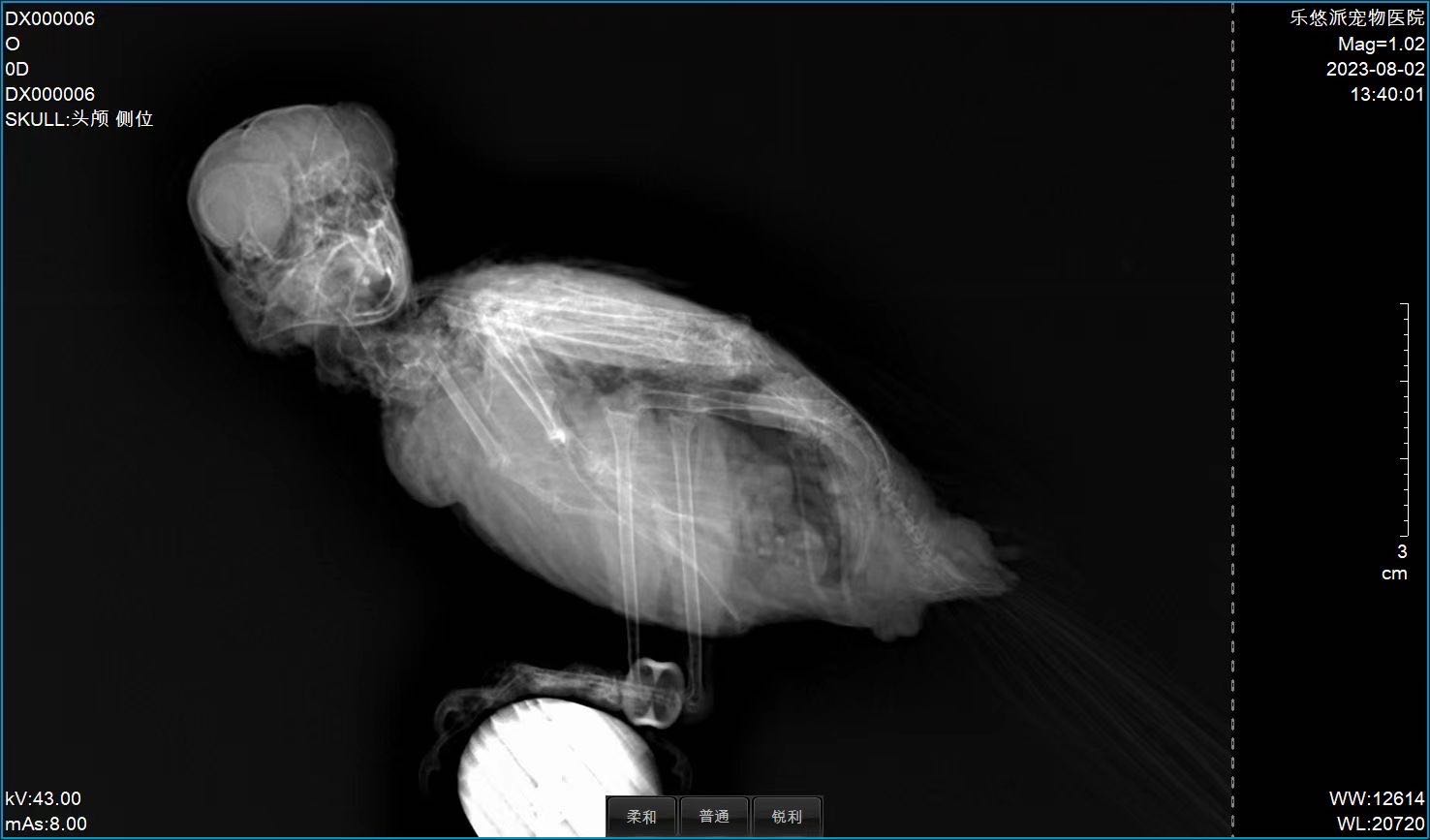

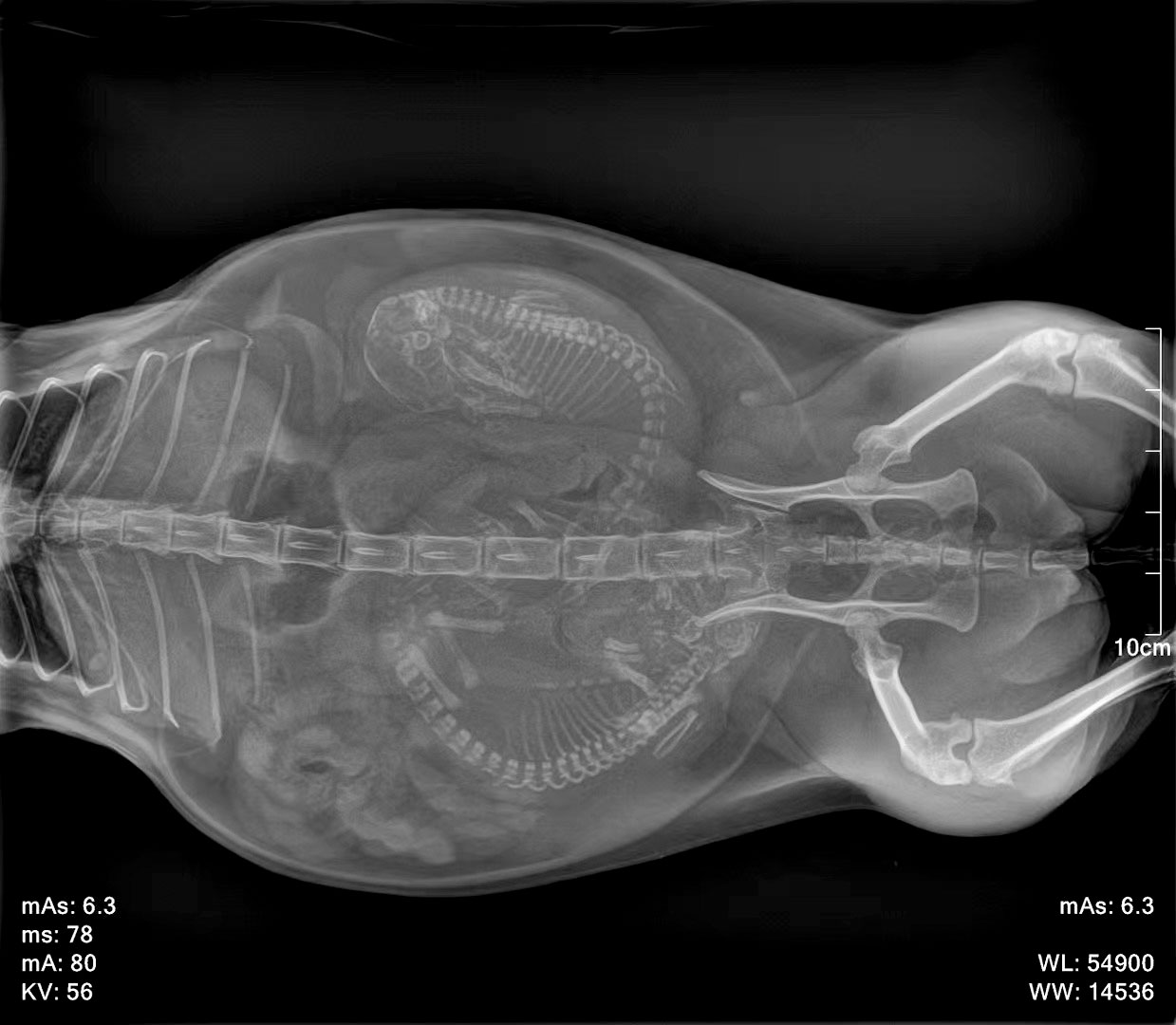

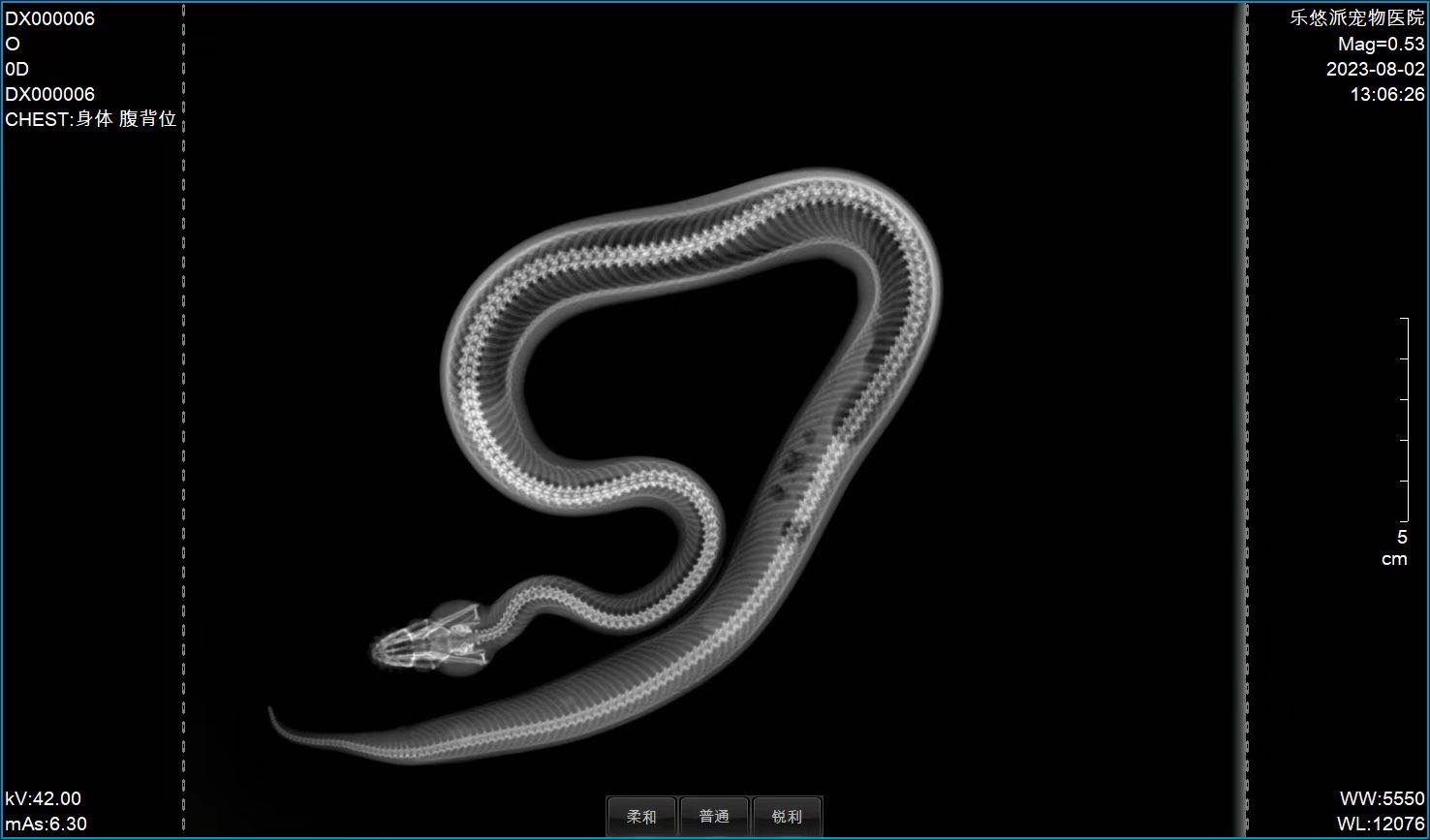

iPet-400 实拍样片节选，涵盖伴侣动物与异宠多种体型与组织对比，说明系统成像质量。
工作流程与安装
单相 110/220 VAC 供电，无需三相专用电源。安装空间需容纳 1.4 m 摄影床与顶置球管立柱。工作环境：5–35 °C，10–75% RH。提供工程师上门安装与操作培训。
iPet-400 装机与操作培训视频（英文配音，约 6 分钟）
装箱清单
- 高压发生器 + 控制盒
- X 射线球管组件（佳能 E7239X）+ 高压电缆
- 17×17″ CsI 平板探测器 + 电源/数据适配器
- LED 限束器
- 摄影床（1400×700 mm）含四向浮动床面
- iVetXray 工作站：23.8″ 显示器、21.5″ 触摸屏、主机、加密狗
- V 形定位垫（大、小各 1 套）
- 铅防护套装：铅衣、铅帽、铅围脖、铅眼镜、铅手套
- 脚踏开关、遥控器、10 m 网线
资料下载
选择 IWA-DR01 的理由
- 提升工作流效率 — 1 秒成像 + 一键 APR 预设，保持诊室高吞吐量。
- 影像准确可靠 — 16 位 CsI 探测器与佳能球管，确保曝光稳定、图像诊断价值高。
- 诊所经济性更佳 — 经典入门配置，关键部件成熟可靠，安装与售后成本可控。
质保与售后
整机 2 年保修，覆盖硬件与软件。提供延保服务，并已发布备件价格清单，便于维护预算规划。包含工程师上门安装与操作培训。
常见问题
问：系统是否需要三相电源？
不需要。IWA-DR01 使用单相 110/220 VAC 电源。
问：是否支持透视功能？
不支持。IWA-DR01 是静态 DR 系统。如需动态透视，请参阅 IWA-DR04（iSmart-32）或 IWA-DR05（iSmart-32 Pro）。
问：探测器是无线的吗？
不是。标配 17×17″ 探测器为有线连接。无线探测器作为 IWA-DR02（iPet-400 Pro）的可选配置。
问：支持哪些 PACS/DICOM 标准？
工作站符合 DICOM 3.0 标准，支持 Store、Print、Worklist，可对接主流第三方 PACS。
问：适合多大的患宠？
1400×700 mm 床面可容纳犬、猫及异宠至常见大型犬种。
