Pro 级动态兽用 DR——在 iSmart-32 透视平台基础上增加可拆立柱，支持立式胸片拍摄。
产品概述

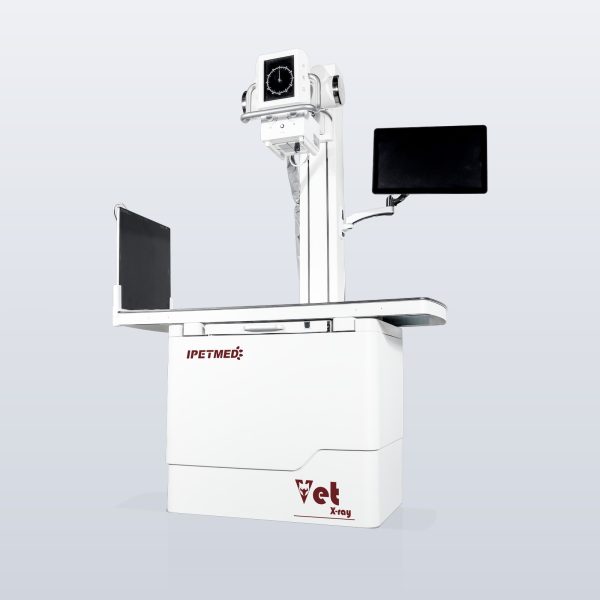

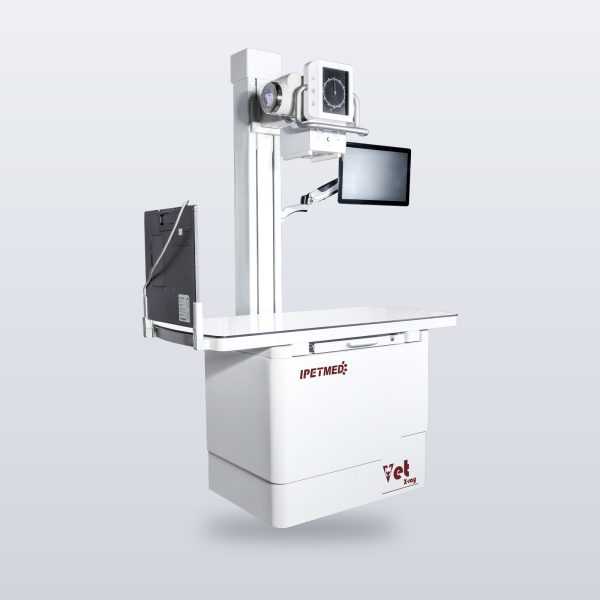

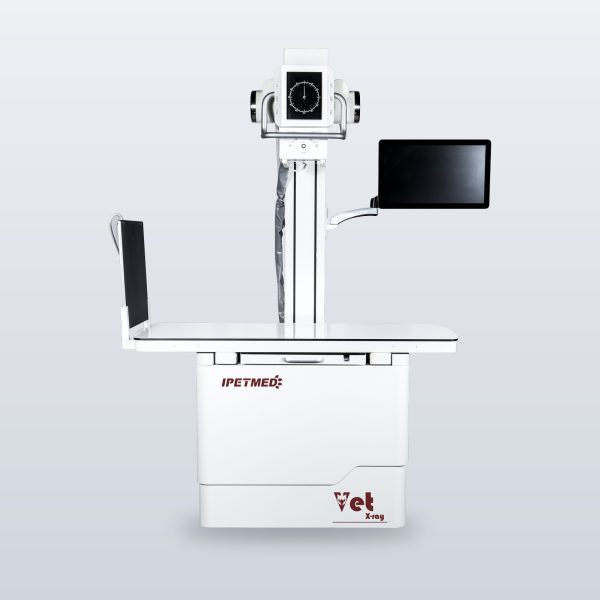

IWA-DR05 iSmart-32 Pro 多功能动态 DR 系统在 iSmart-32 透视平台基础上增加了可拆立柱：球管头可旋转，让系统能切换到立式胸片支架——适合大型犬站立检查、髋关节筛查、马匹远端肢体摄影。系统保留 17×17″ 动态 CsI 平板探测器、佳能 E7240X 双焦点球管（0.6 / 1.2 mm）与 32 kW 超高频高压发生器，支持最高 28 fps 透视与常规静态摄影。
iSmart-32 Pro 适合在同一诊室需要透视 + 静态摄影 + 台面 + 立式四种工作流的医院，无需二次安装即可灵活切换。
核心特性
- 可拆立柱 + 旋转球管头 — 台面摄影与立式拍摄间切换无需再次安装。
- 实时透视：最高 28 fps，支持连续与脉冲模式；标配 DSA 数字减影血管造影。
- 佳能 E7240X 球管 — 0.6 / 1.2 mm 双焦点，140 kHU 阳极热容量，兼顾精细骨科与高吞吐量曝光。
- 32 kW 超高频发生器：摄影 40–125 kV / 10–400 mA；透视 40–110 kV，连续 / 脉冲并存。
- 17×17″ 动态 CsI 平板探测器（IWA1717DZ）：3072×3072，139 µm，16 位，支持 1×1 / 2×2 / 3×3 合并。
- 四向浮动摄影床：1400×700 mm 抗倍特树脂台面，X 轴 ±75 mm / Y 轴 ±200 mm 行程。
- iPet Vet 影像软件：按宠物体型预设 APR + 兽用测量工具包（VHS、TPLO、HIP、TTA、TTA2）。
- 云图像：多诊室、平板、手机同步阅片。
- 整机 2 年保修：覆盖硬件与软件，可选延保服务。
产品细节图集

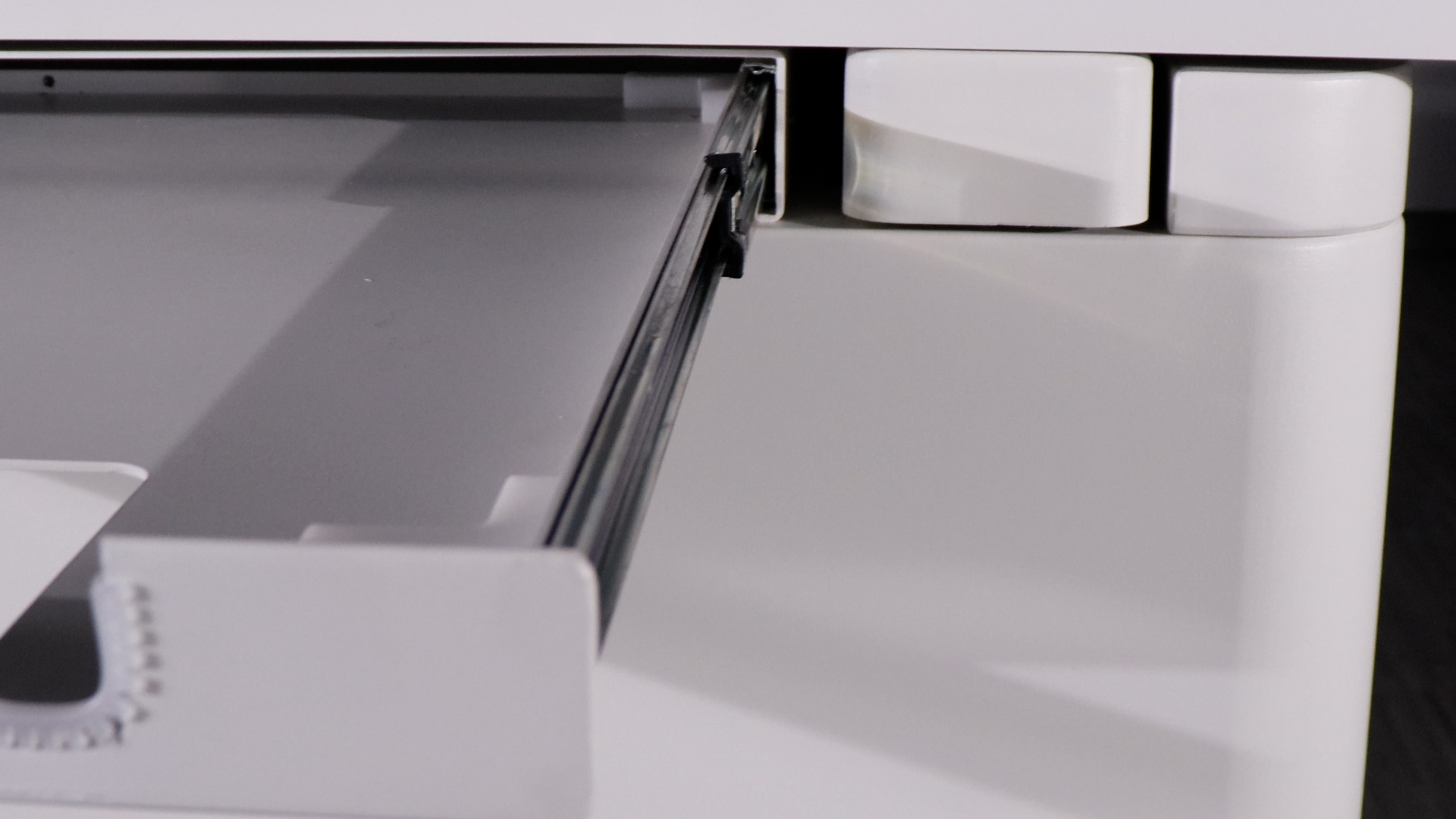

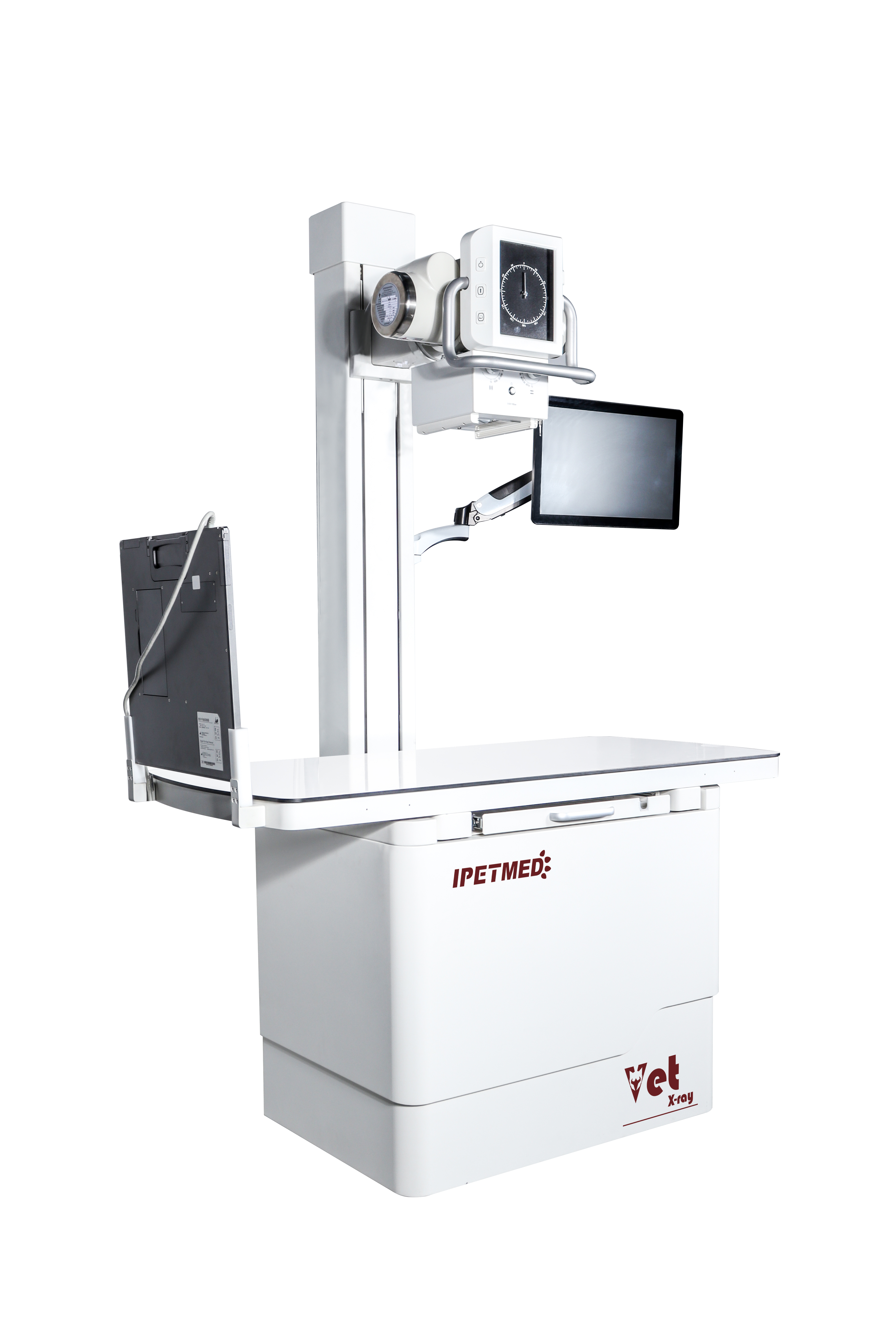

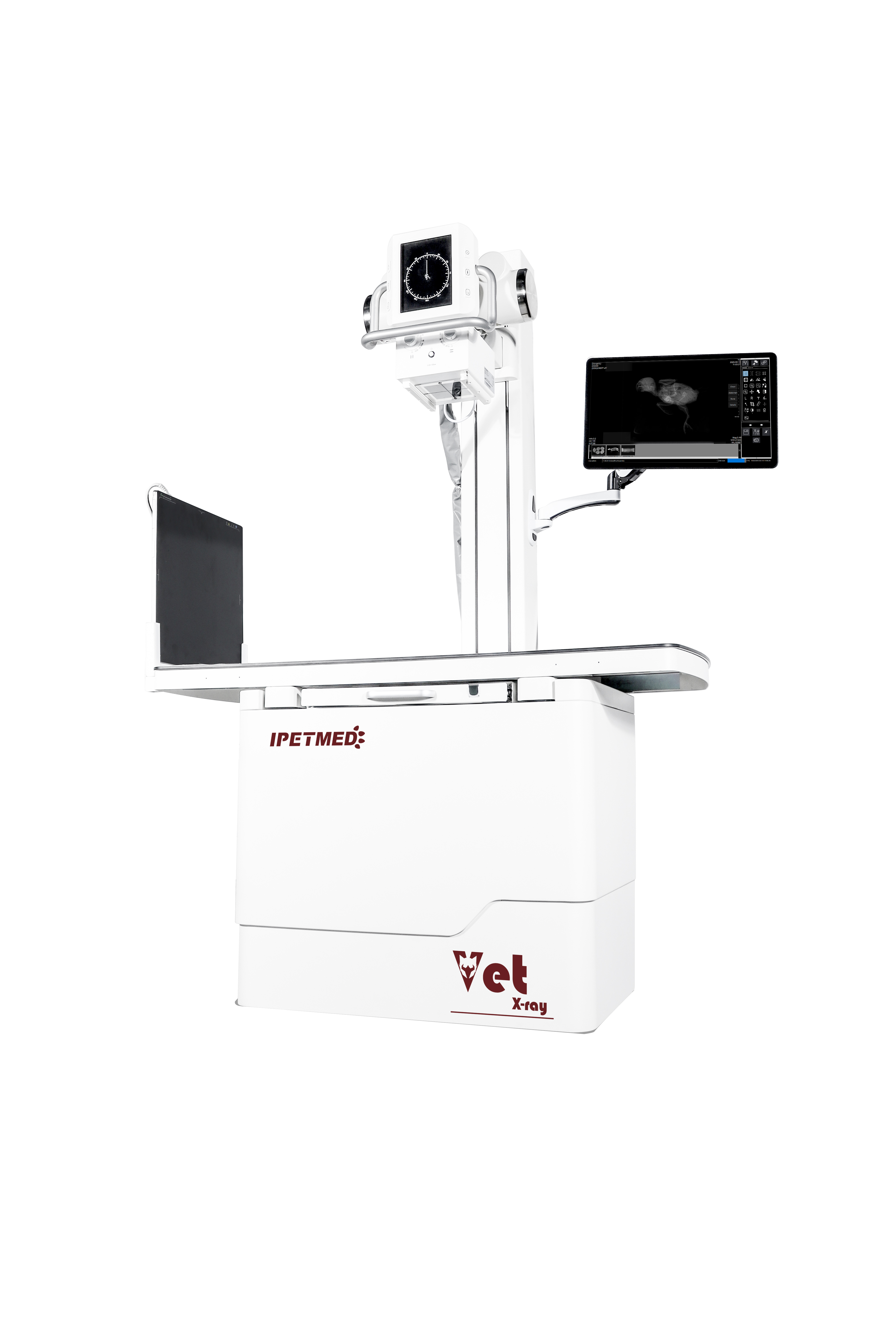

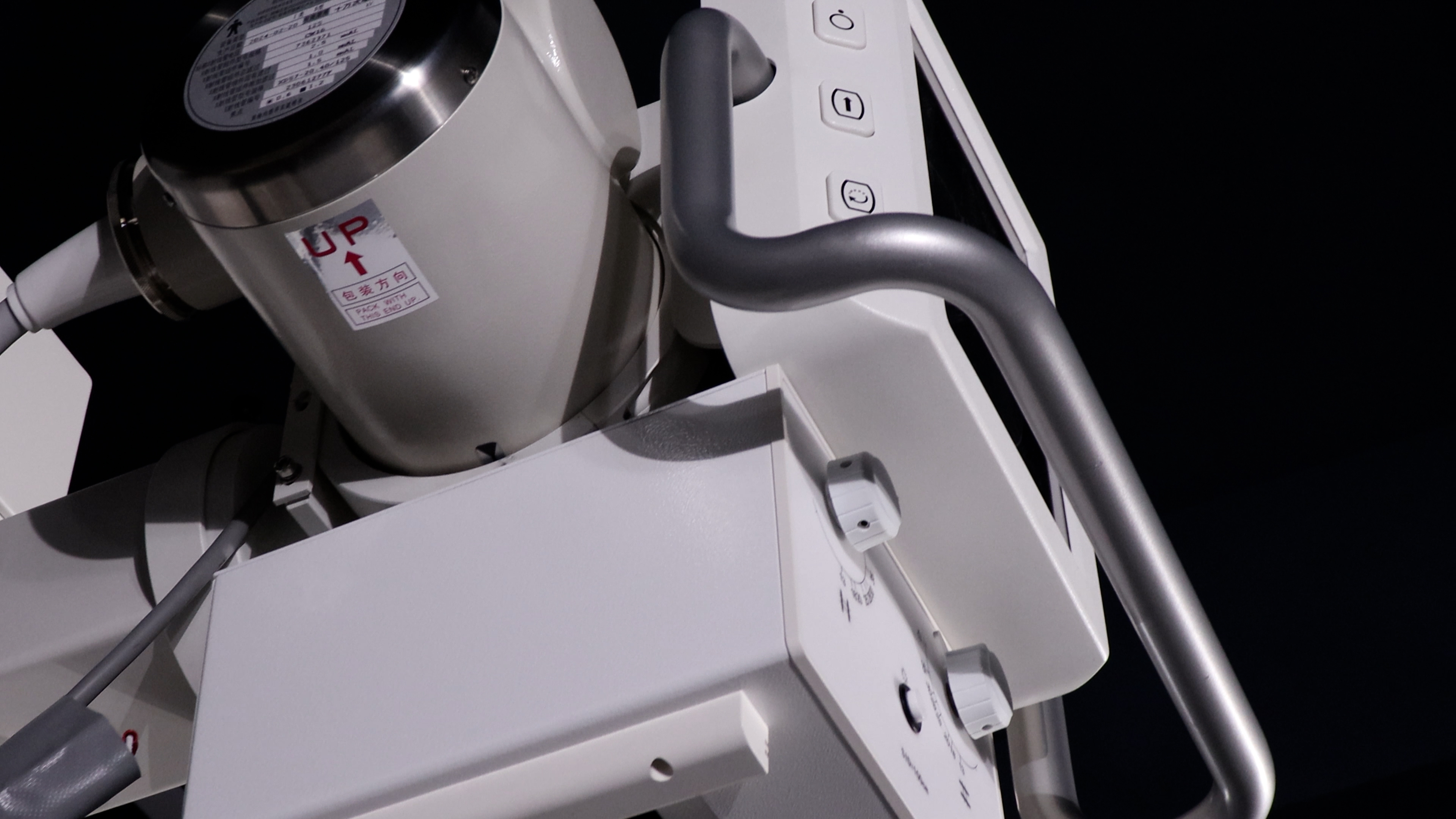

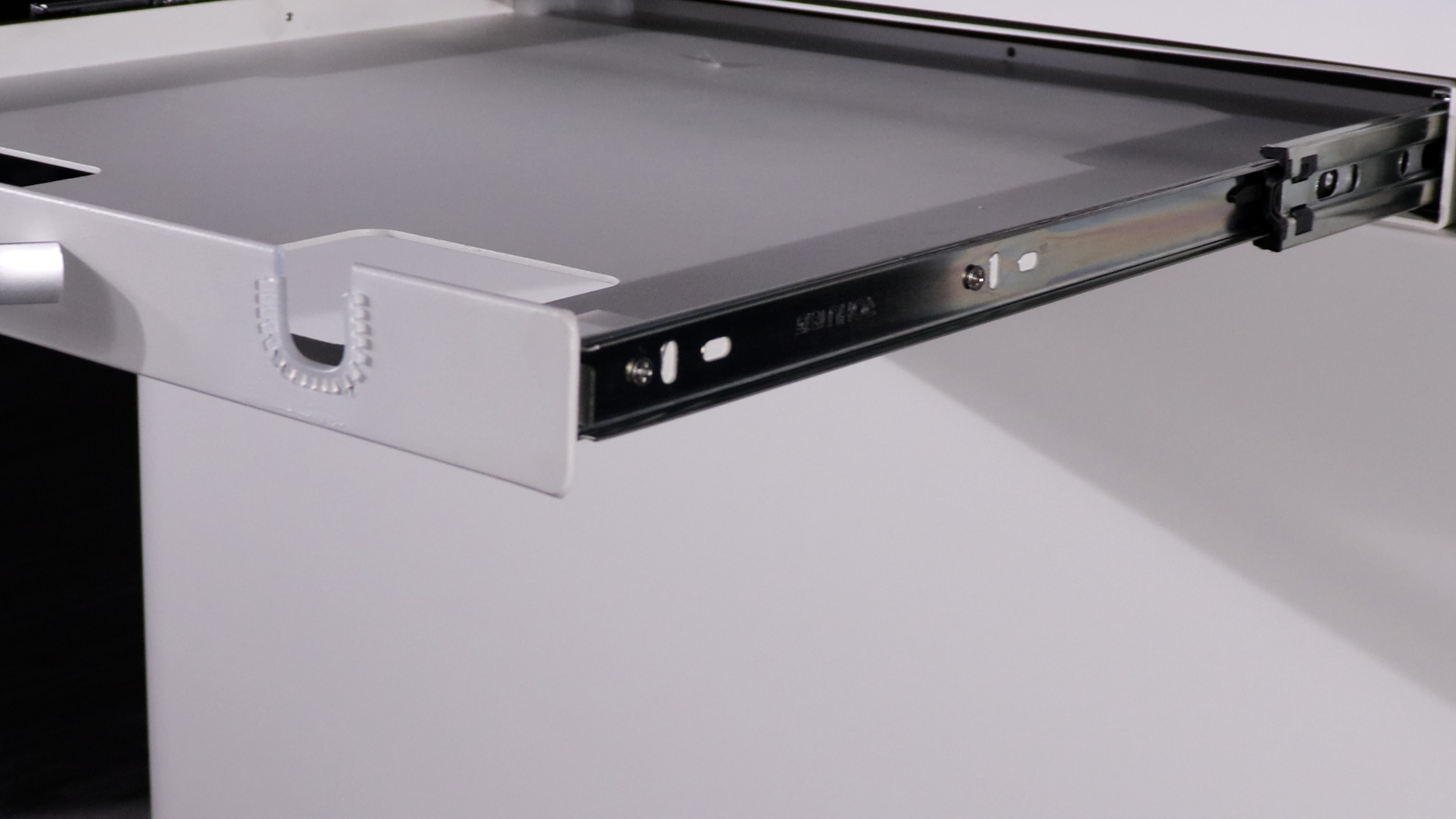

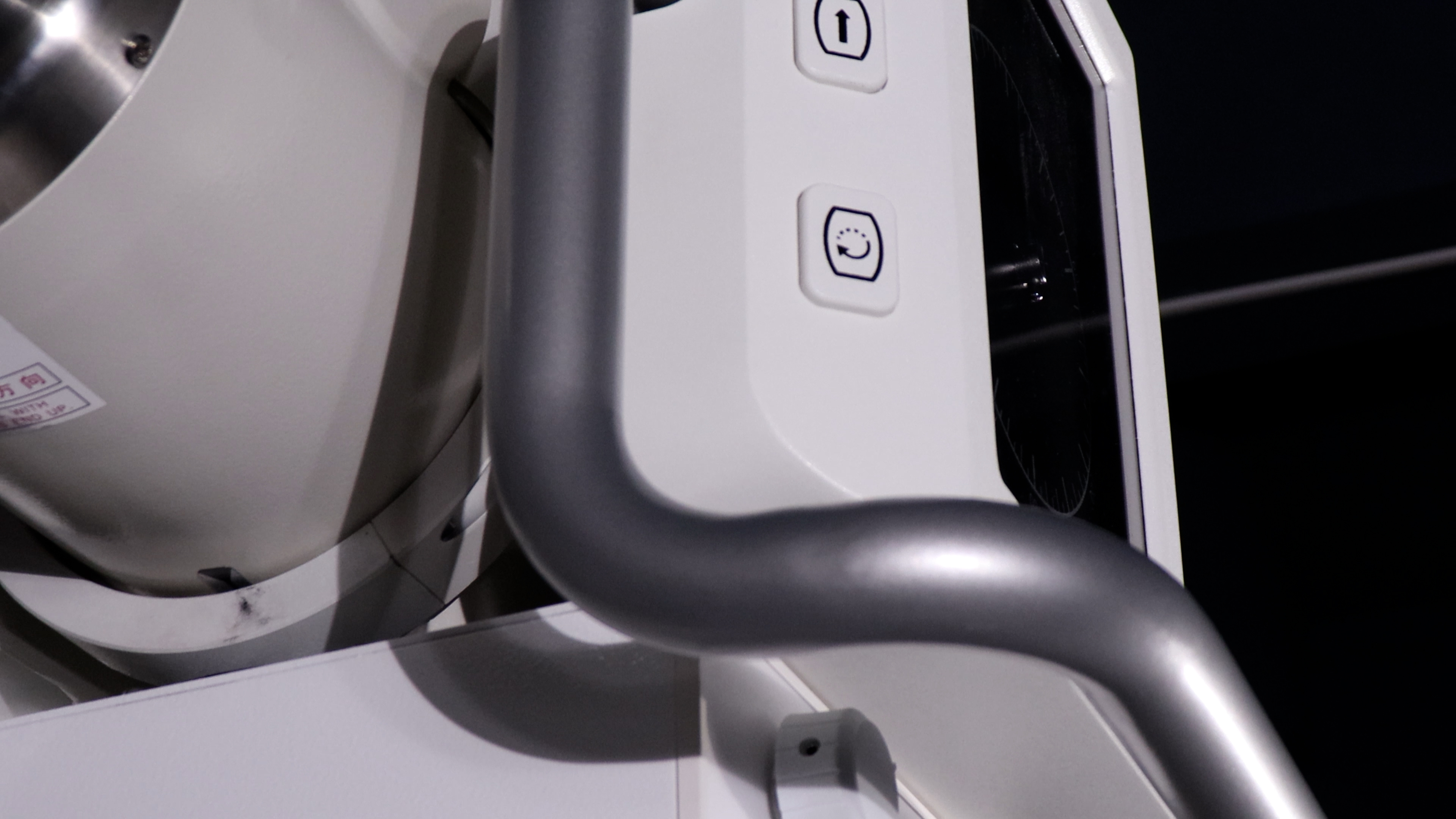

可拆立柱、可旋转球管头、四向浮动摄影床、操作员工作站与立式拍摄配置的多角度展示。
高压发生器
| 输出功率 | 32 kW |
| 摄影管电压 | 40 – 125 kV |
| 透视管电压 | 40 – 110 kV |
| 摄影管电流 | 10 – 400 mA |
| 连续透视管电流 | 0.5 – 10 mA |
| 脉冲透视管电流 | 0.5 – 100 mA |
| 摄影曝光时间 | 0.001 – 20 s |
| 透视持续时间 | 最长 5 分钟连续 |
| 工作频率 | 80 – 300 kHz |
| 输入电源 | 单相 220 VAC ±10%，独立 4 mm² 供电线，需接地 |
X 射线球管（佳能 E7240X）
| 最大管电压 | 125 kV |
| 焦点 | 0.6 / 1.2 mm 双焦点 |
| 阳极输入功率 | 小焦 15 kW / 大焦 30 kW |
| 阳极热容量 | 140 kHU |
动态平板探测器（IWA1717DZ）
| 探测器技术 | 非晶硅 TFT / PD 矩阵，CsI(Tl) 针状闪烁体 |
| 有效面积 | 427 × 427 mm |
| 像素矩阵 | 3072 × 3072 |
| 像素间距 | 139 µm |
| A/D 转换 | 16 位 |
| 合并模式 | 1×1，2×2，3×3 |
| 最大帧率 | 4 fps（1×1）、14 fps（2×2）、28 fps（3×3，free-run） |
| 空间分辨率 | 3.4 LP/mm（1×1）、1.8 LP/mm（2×2）、1.0 LP/mm（3×3） |
| 使用寿命 | 剂量 ≥ 1000 Gy |
| 数据接口 | GigE |
立柱、摄影床与限束器
| 立柱 | 可拆卸，球管头可旋转，SID 可调，支持立式胸片 |
| 床面尺寸 | 1400 × 700 mm，抗倍特树脂台面 |
| 床面行程 | X：75 ±10 mm，Y：200 ±10 mm |
| 限束器 | LED 光源，透视下 ABS 自动亮度调节 |
| 固有滤过 | 1.0 mm Al @ 75 kV |
工作站
| 软件 | iVetXray 采集软件 + MiniPACS 浏览器；DICOM 3.0 PACS |
| 显示器 | 23.8″ 诊断显示器 + 21.5″ 床边触控屏 |
| 操作系统 | Windows 10 |
| 存储 | 256 GB SSD + 2 TB 机械硬盘 |
临床应用
- 呼吸道动态——大型犬气管塌陷、动态气道评估
- 消化道造影——异物定位、肠套叠、造影通过性检查
- 骨科——术中定位、髋关节发育不良评估、TPLO / TTA、马匹四肢摄影
- 心血管——心影评估、DSA 血管造影
- 立式拍摄（拆除立柱后）——大型犬站立或马匹远端肢体
- 静态摄影——全身胸腹腔、骨骼、牙科常规影像
临床影像样片

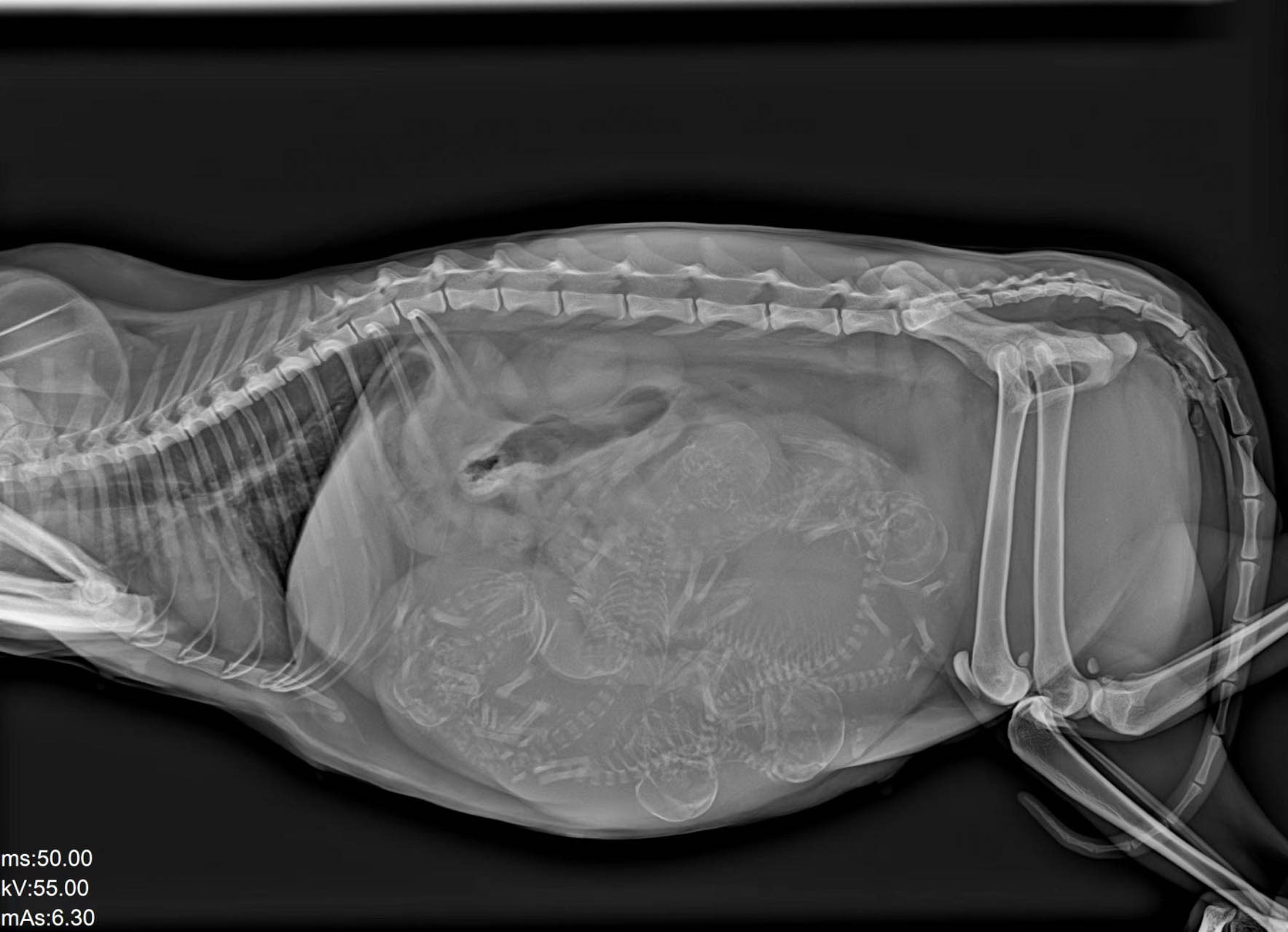

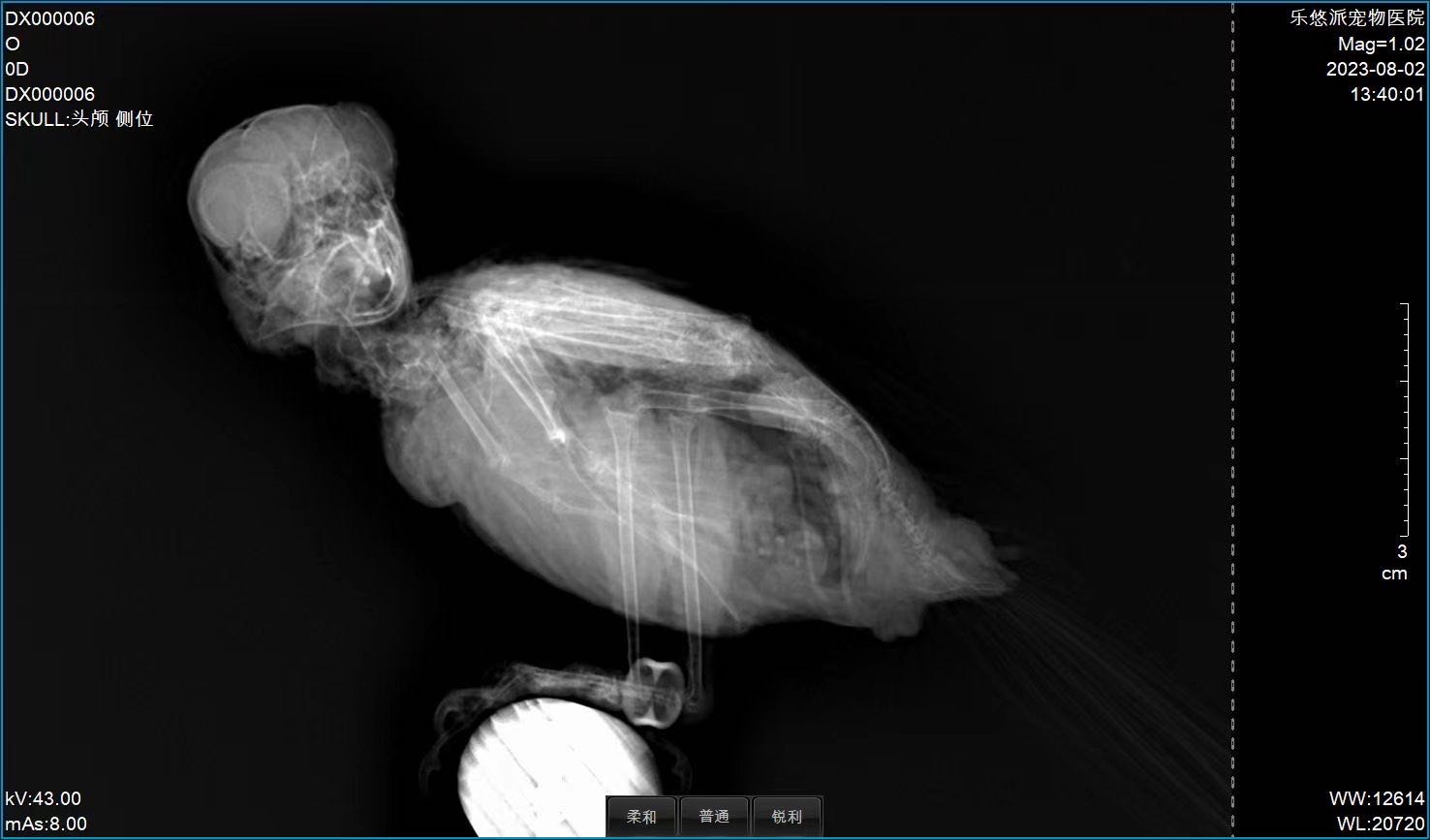

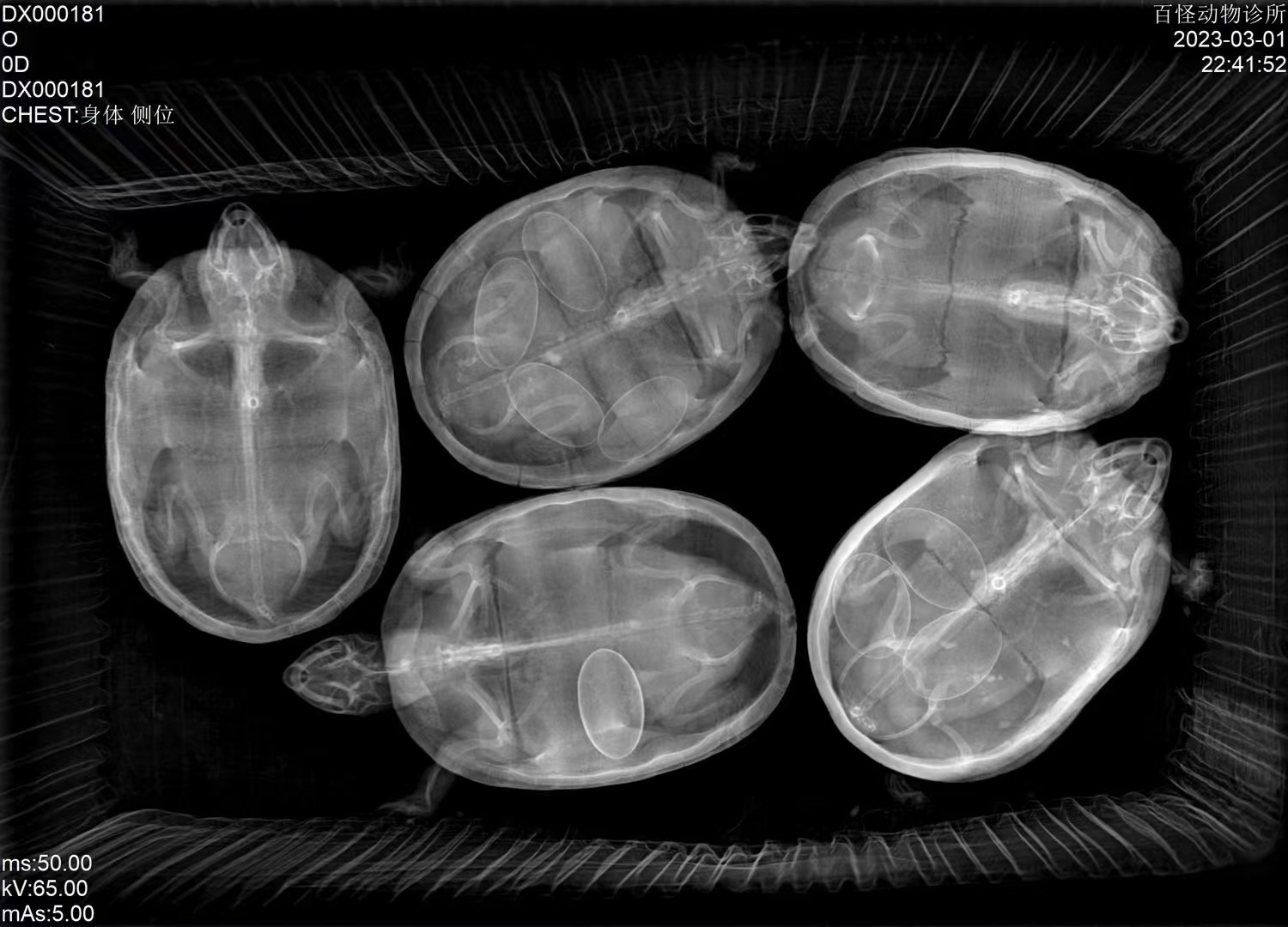

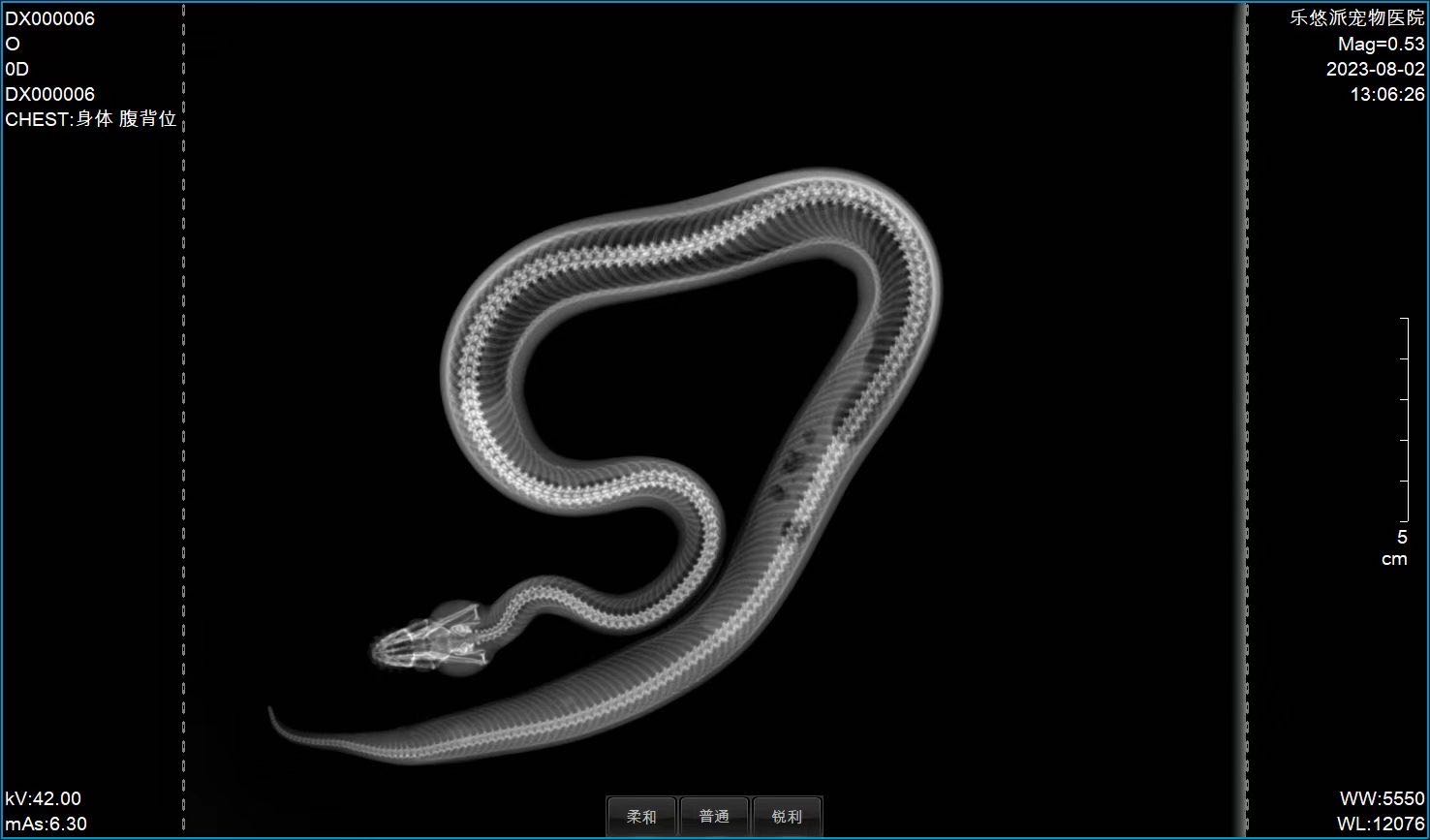

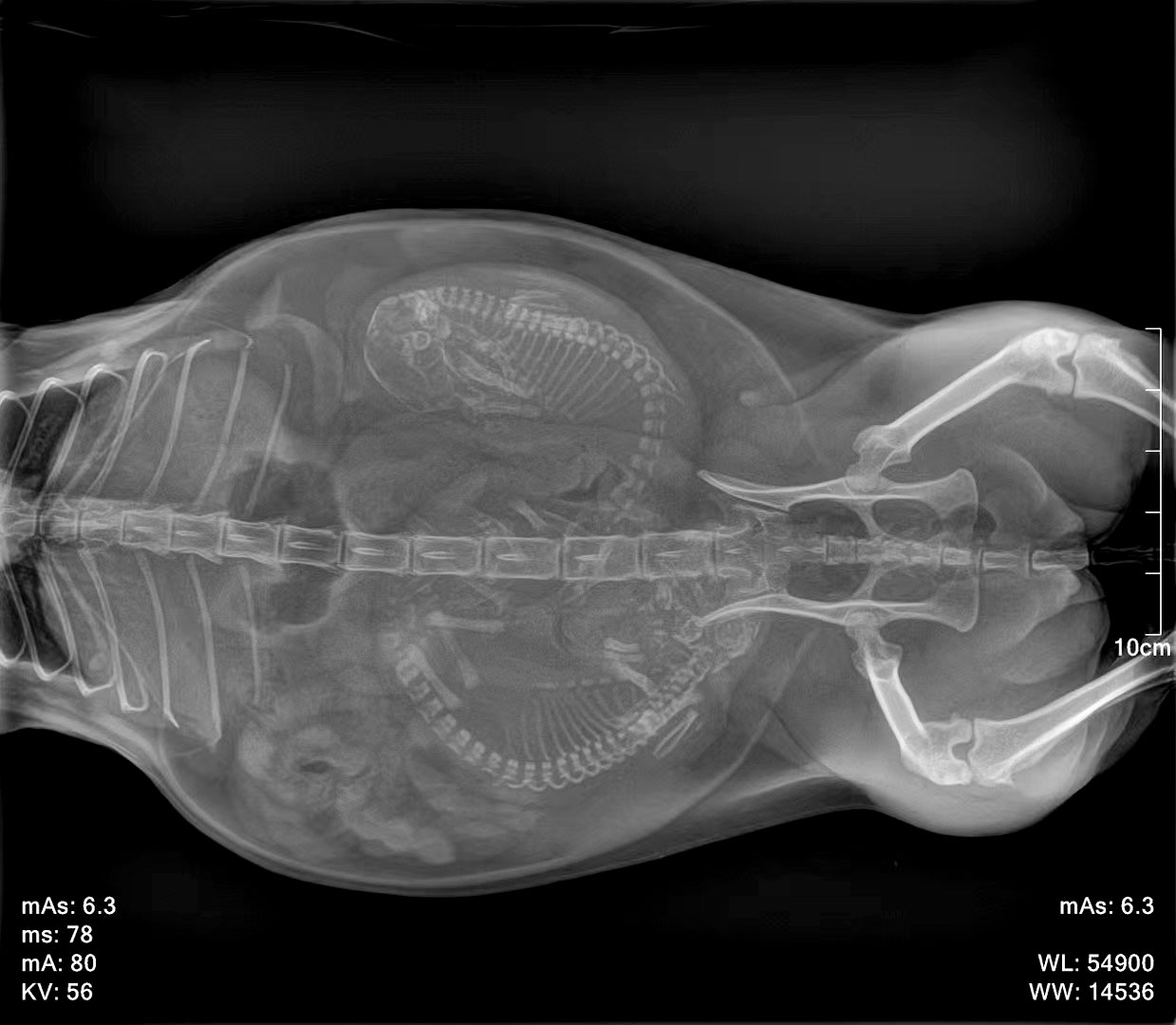

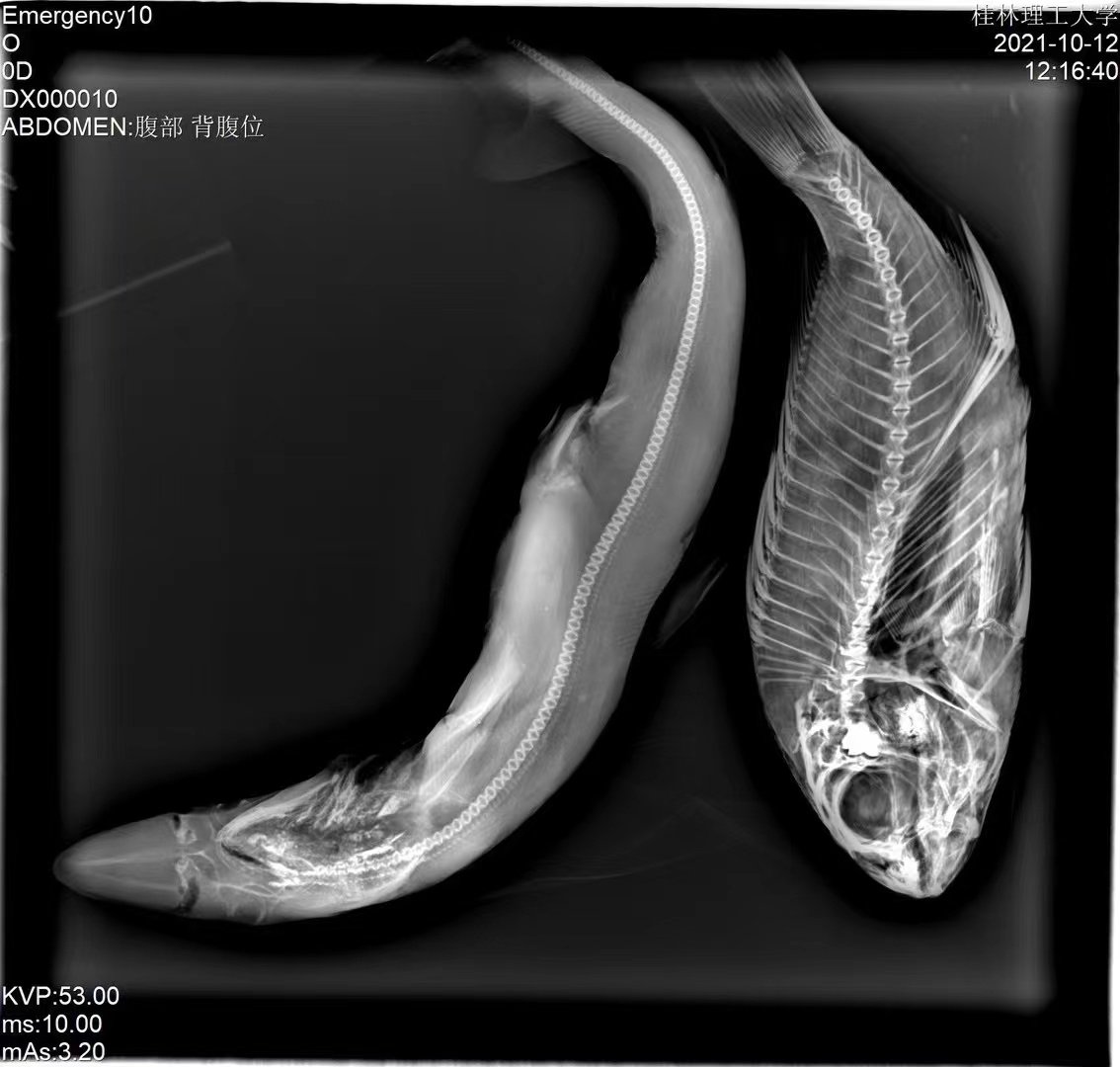

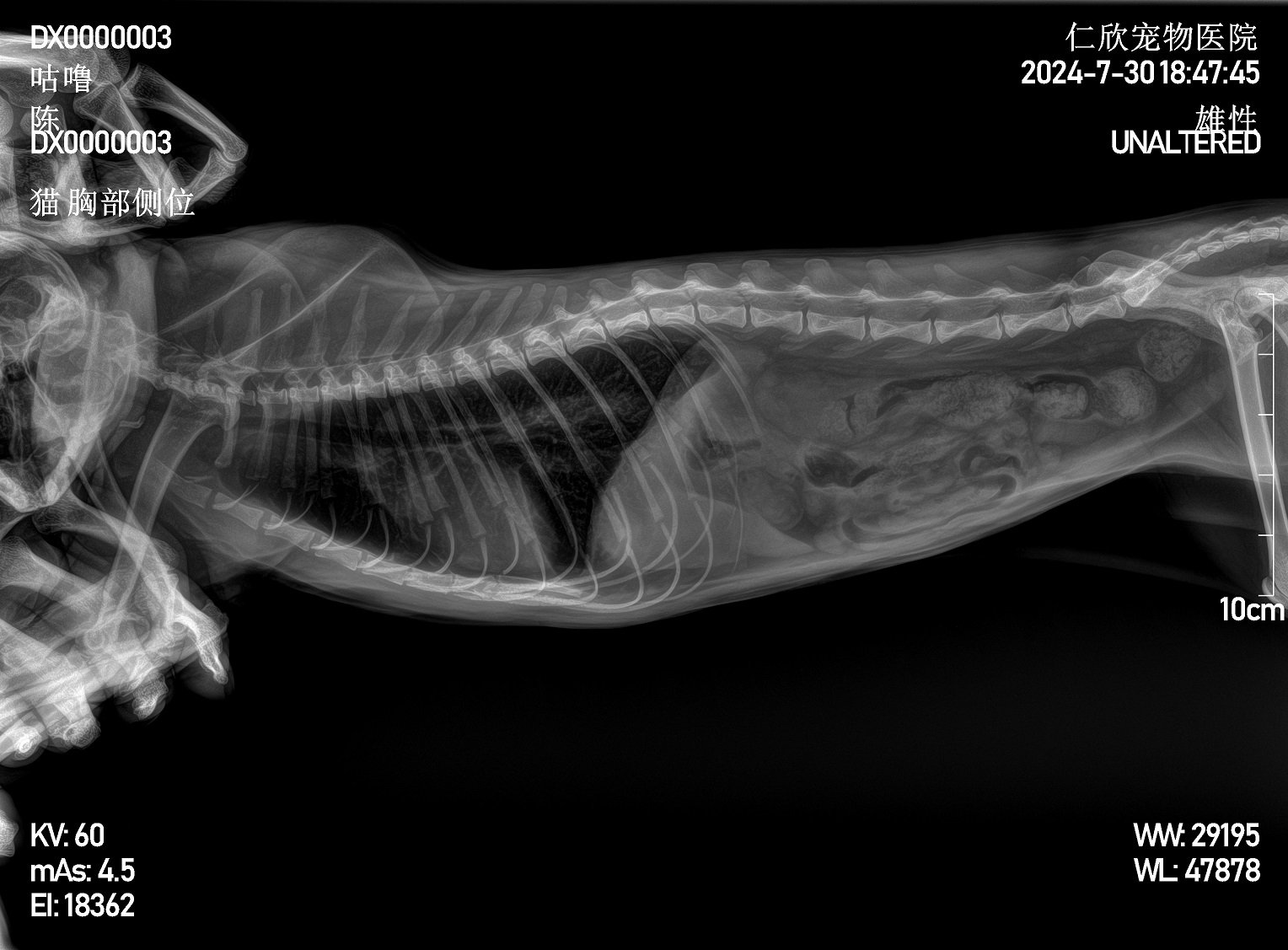

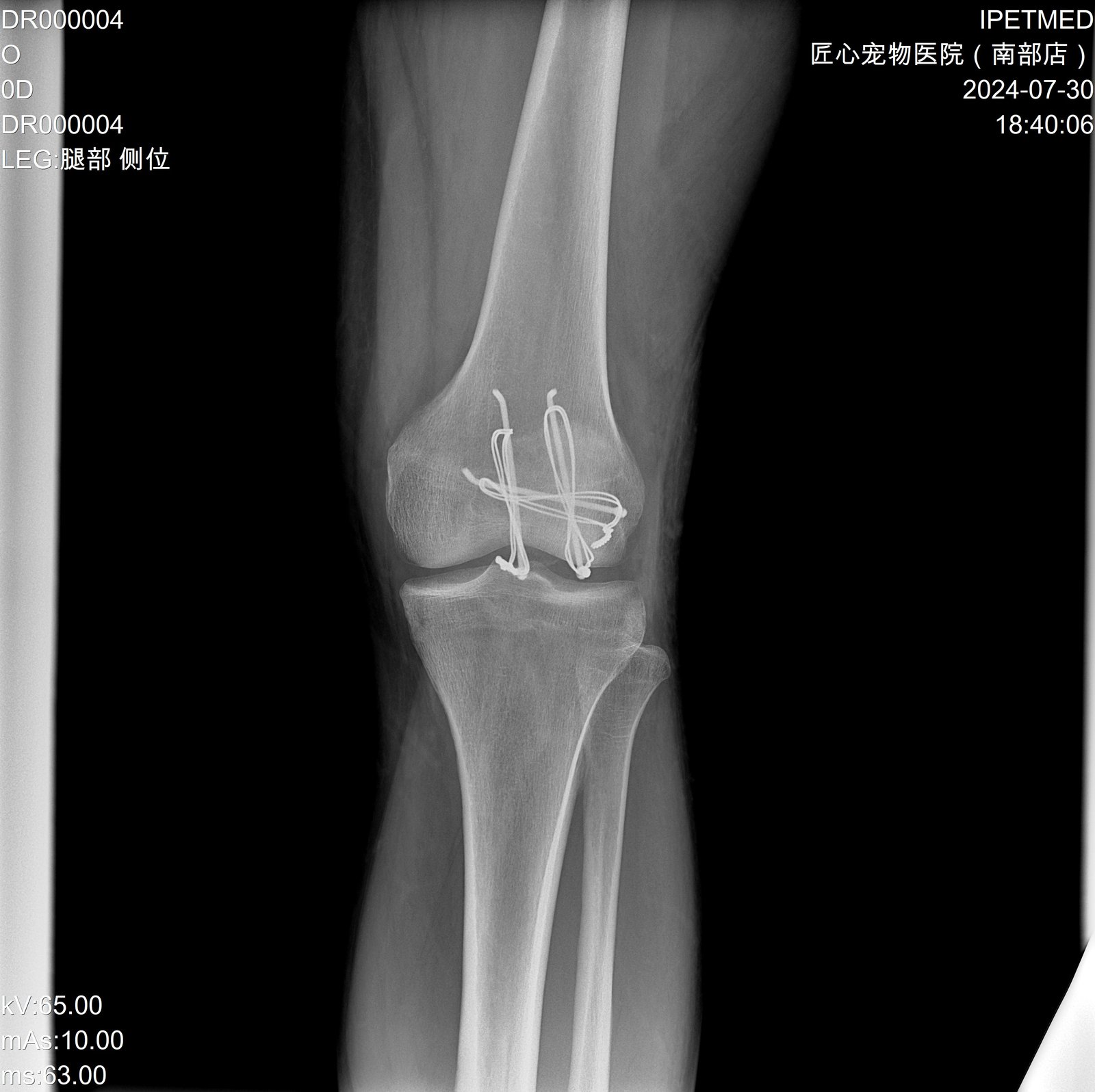

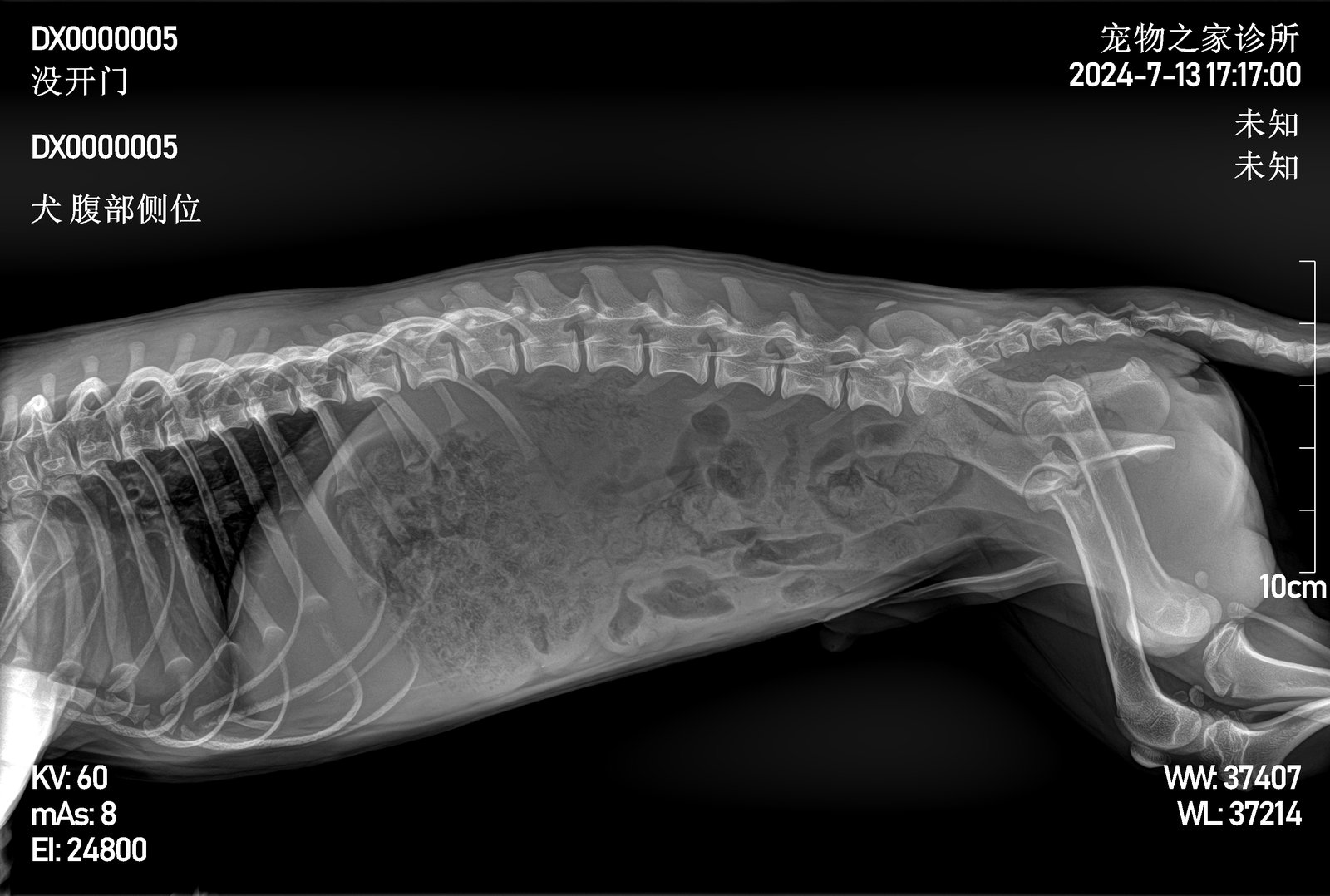

iSmart-32 Pro 影像链实拍样片节选，覆盖伴侣动物与异宠多个物种；动态透视演示见下方工作流程段视频。
工作流程与安装
单相 220 VAC ±10%，独立 4 mm² 供电线，需良好接地。可拆立柱让同一诊室在台面摄影与立式拍摄之间灵活切换，无需二次安装。工作环境：5–35 °C，10–75% RH。包含工程师上门安装、校准与临床影像培训。
iSmart-32 Pro 动态 DR 实时透视演示（约 27 秒）
装箱清单
- 高压发生器 + 控制盒
- X 射线球管组件（佳能 E7240X）+ 高压电缆
- 17×17″ 动态 CsI 平板探测器（IWA1717DZ）+ 配套线缆
- LED 限束器（含 ABS 自动亮度）
- 可拆立柱 + 四向浮动摄影床（1400×700 mm）
- iVetXray 工作站：23.8″ 诊断显示器、21.5″ 床边触控屏、主机、加密狗
- V 形定位垫（大、小各 1 套）
- 铅防护套装：铅衣、铅帽、铅围脖、铅眼镜、铅手套
- 脚踏开关、遥控器、网线
资料下载
选择 IWA-DR05 的理由
- 提升工作流效率 — 透视、静态 DR、台面与立式拍摄一台覆盖。
- 影像准确可靠 — 动态 CsI 探测器保留心血管与消化道工作流的真实运动细节；0.6 mm 小焦点适合精细骨科与牙科。
- 诊所经济性更佳 — 一台机器覆盖多模态病例组合；可拆立柱让一个诊室同时承担立式拍摄，无需第二个房间。
质保与售后
整机 2 年保修，覆盖硬件与软件（不含耗材与人为损坏）。可选按年延保（3000 USD / 年）。7×24 多工程师 VIP 服务网络。临床影像培训直播课每月 2 节，持续开课至 2026 年。
常见问题
问：iSmart-32 Pro 相比 iSmart-32 增加了什么？
新增可拆立柱与可旋转球管头，让系统在透视、台面摄影之外还能完成立式拍摄。
问：Pro 能做马匹四肢摄影吗？
可以。拆除立柱后系统可支持马匹远端肢体的立式拍摄。如需全身马匹成像，请参阅 IWA-DR07（iVision-1000X）。
问：是否标配 DSA？
是。数字减影血管造影是动态探测器的标配软件功能。
问：连续透视最长能持续多久？
最长 5 分钟连续透视；如需更长介入操作可使用脉冲模式。
问：系统是否需要三相电源？
不需要。iSmart-32 Pro 使用单相 220 VAC ±10%，独立 4 mm² 供电线即可。
