IWA-FP04 高分辨率紧凑型 X 射线平板探测器

产品概述

IWA-FP04 3025ZF 是上海品臻医疗科技有限公司生产的 高分辨率紧凑型 10×12 英寸静态平板探测器。探测器基于非晶硅（a-Si）TFT 阵列与碘化铯（CsI）闪烁体，提供 3108 × 3956 像素矩阵、77 µm 像素间距、6.0 LP/mm 空间分辨率。

本探测器适用于：马远端肢体精细影像、需要 6 LP/mm 分辨率的异宠与小型哺乳动物影像、牙科放射检查。

核心特性

• 10×12″ 有效成像区（23.9 × 30.5 cm），3108 × 3956 像素矩阵，77 µm 像素间距。
• 6.0 LP/mm 空间分辨率，非晶硅 TFT 光电二极管 + 碘化铯闪烁体，高 DQE。
• 16 位 A/D 转换，最小可检测剂量 14 nGy，最大线性剂量 110 µGy（RQA5）。
• AED / Prep / Software 三种触发模式——可与任何 X 射线发生器连接并同步。
• 双模连接：千兆以太网与 802.11ac 无线，支持外勤无线工作流。
• 6 小时电池续航（无线配置）；重新连接自动恢复。
• IP56 防护等级，碳纤维前盖，兼容临床消毒流程。
• 出图时间：1 s wired / 1–2 s wireless。

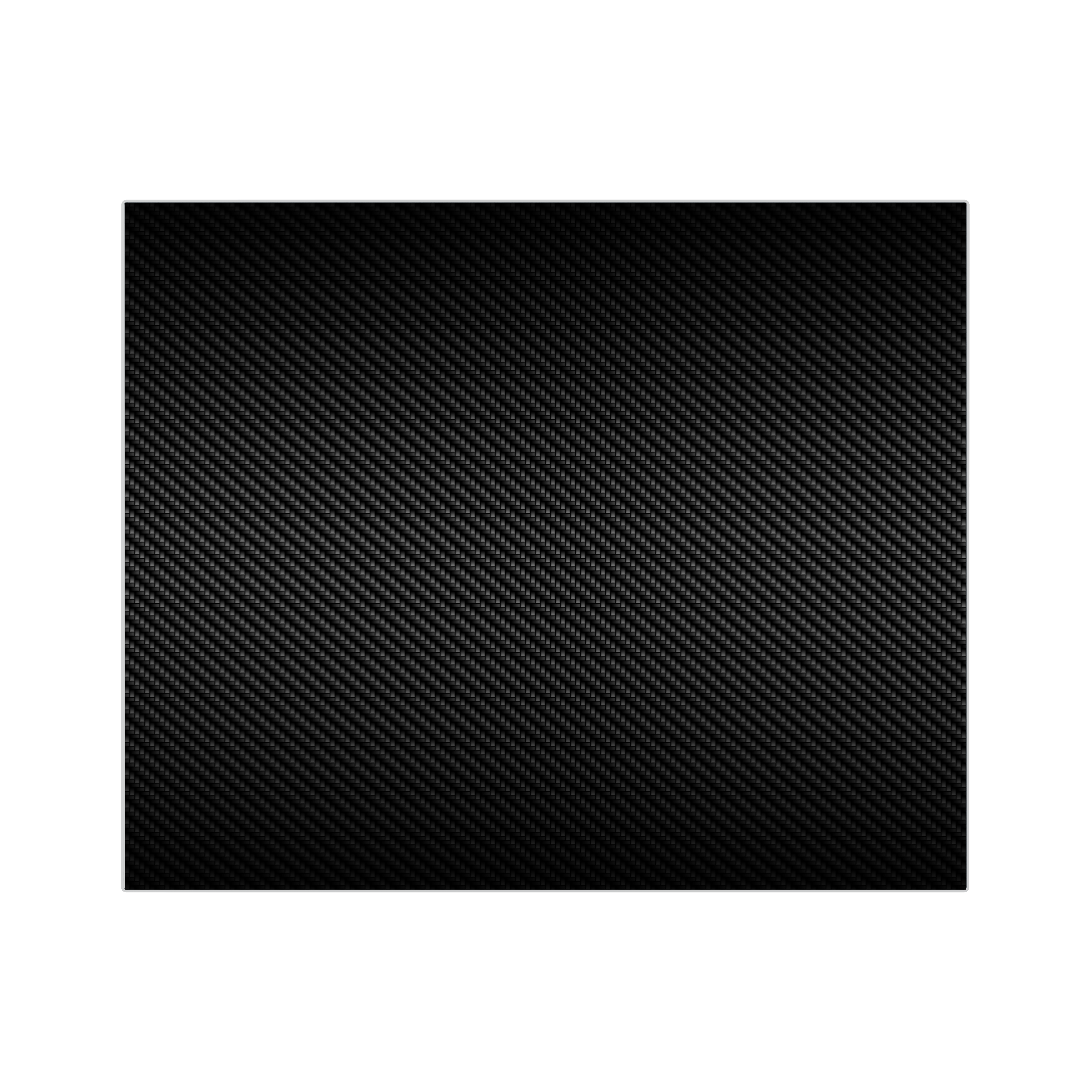

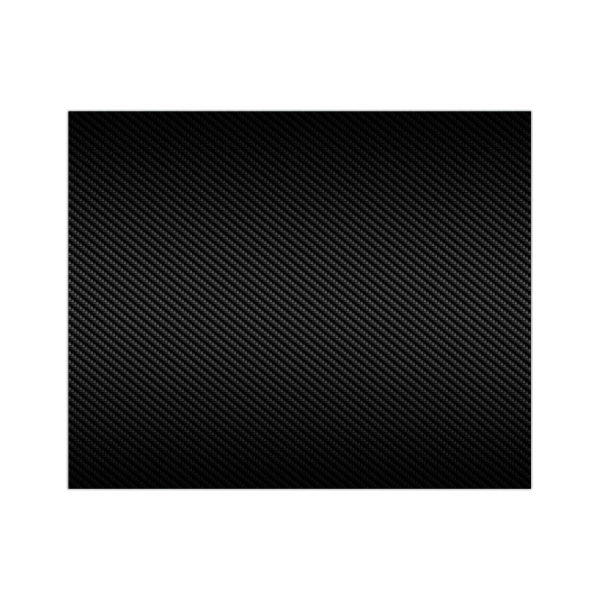

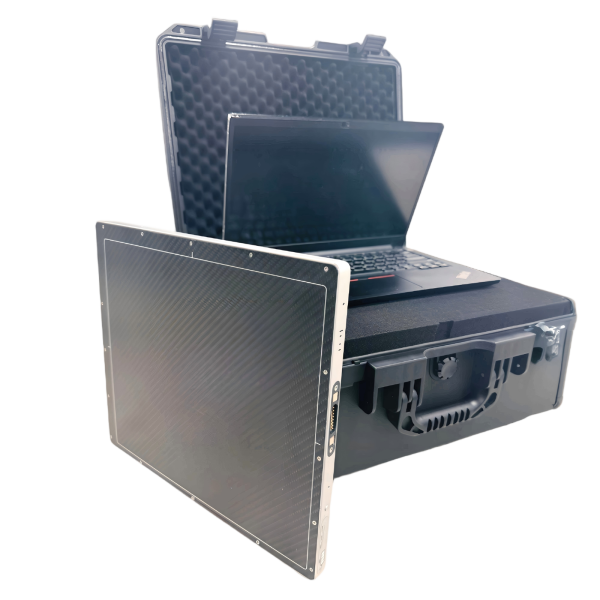

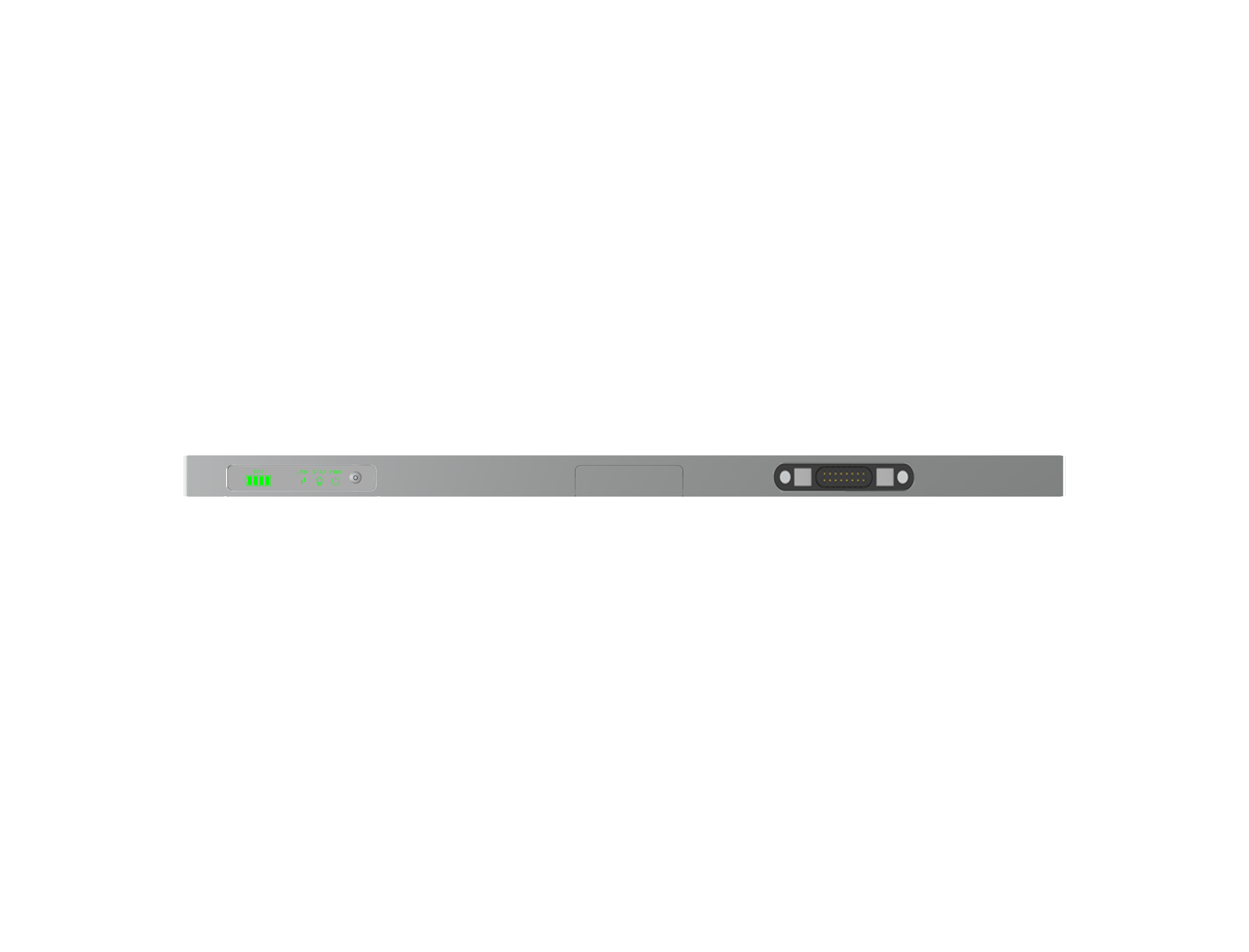

产品图集

技术规格

法规与认证

• 欧盟 MDR Class IIa——TÜV SÜD 质量管理体系证书（编号 G10 096173 0006），有效期 2024-03-14 至 2029-03-13。
• FDA 510(k) 许可——PZMedical FP 系列美国法规许可。
• 制造商：上海品臻医疗科技有限公司，上海市普陀区绥德路 2 号 13 号楼 5 层（邮编 200331）。

临床应用

• 兽用常规放射检查（胸腔、腹腔、骨骼）
• 马、牛及大动物影像（按型号选择尺寸）
• 混合诊所与小动物诊所 CR / DR 系统改造
• 选配无线版本时支持移动 / 出诊 DR 工作流
• 兼容配置下的手术、牙科与异宠成像

工作流程与安装

探测器通过千兆以太网（有线）或 802.11ac Wi-Fi（无线）连接主机。品臻提供 ZManager 配置工具用于首次安装、缺陷模板生成与日常校准。校准每 3 – 6 个月或更换 X 射线发生器 / 球管 / 限束器后执行。清洁：使用非研磨性表面消毒剂擦拭，禁止浸泡。请将探测器与高压发生器及其他电气干扰源保持至少 1 米距离。

装箱清单

• 1 × PZMedical 3025ZF 平板探测器
• 1 × 探测器线缆（有线配置）
• 1 × 电源适配器（AC 100 – 240 V → DC 24 V，60 W）
• 1 × 内置电池（无线配置，约 6 小时续航）
• 1 × 控制盒（CB01 REQ/OK 模式 或 CB02 PREP/RAD 模式带手开关——订货时指定）
• 1 × ZManager 配置软件
• 1 × 用户手册
• 1 × CE / FDA 证书文件

资料下载

选择 IWA-FP04 的理由

• 提升工作流效率——无线 802.11ac 与 6 小时续航支持全天移动 DR 作业。
• 影像准确可靠——6.0 LP/mm 空间分辨率 + 16 位 A/D + 碘化铯闪烁体，提供诊断级影像质量。
• 合规信心——欧盟 MDR Class IIa CE 与 FDA 510(k) 许可支持监管市场分销。

质保与售后

按供货协议提供制造商保修（通常硬件 12 – 24 个月，不含人为损坏）。备用电池服务与授权区域内维修通过 IWA Medical / LumaVet 提供。

常见问题

问：IWA-FP04 是静态还是动态探测器？
静态。3025ZF 专为单帧放射曝光设计（非透视或动态影像）。

问：兼容哪些 X 射线发生器？
任何常规 X 射线发生器。探测器支持 AED 自动曝光检测（无需硬连线同步），并支持 CB01 / CB02 控制盒的 Prep/Software 触发模式实现有线同步。

问：电池续航多久？
单次充电约 6 小时待机。配套适配器充电约 3.5 小时。

问：到货时是否已校准？
是的——每台均出厂校准。建议每 3 – 6 个月或更换 X 射线发生器 / 球管 / 限束器后重新校准。

问：是否支持 DICOM？
ZManager 工具输出原始与处理后图像；DICOM 3.0 集成由主机 DR 采集软件（iVision / iVet / iPet 工作站）或贵司现有 PACS 网关提供。
