iVision-630X 单地轨式 DR 配置——iVision 平台的中小型号，适合中型动物与马远端肢体拍摄。
产品概述

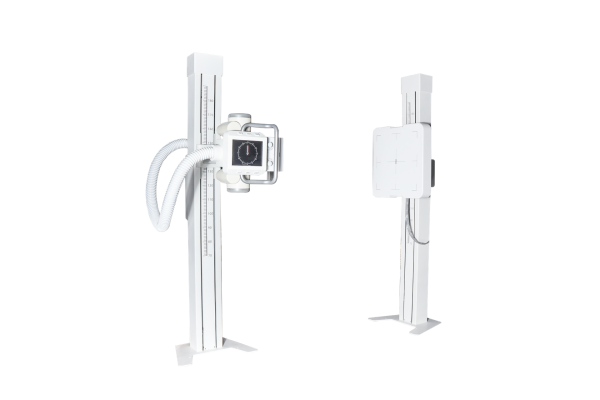

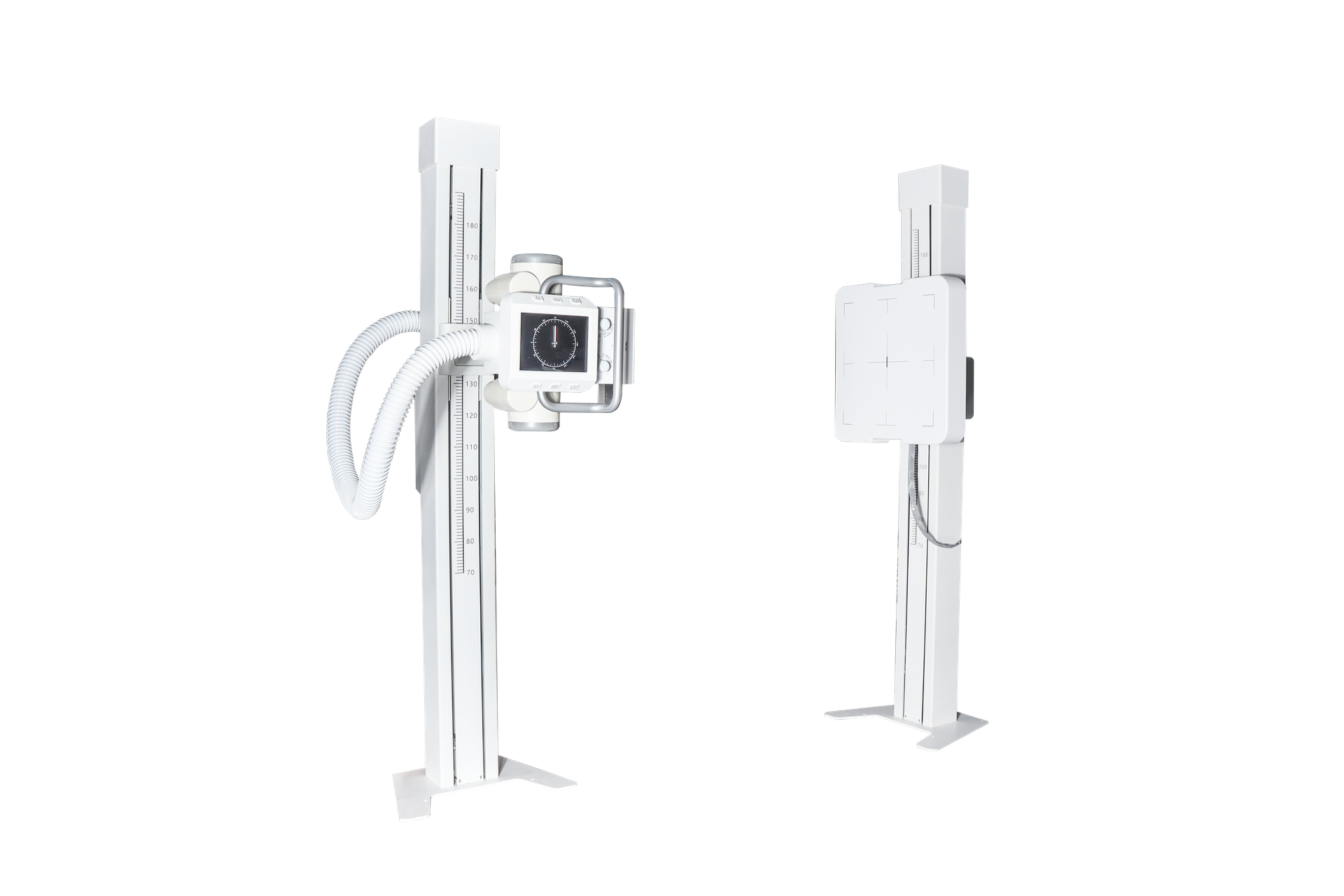

IWA-DR13 是 iVision-1000X 平台的 iVision-630X 较小型号——单地轨 DR 系统，适合中等体型动物、马远端肢体拍摄以及不需要 1000X 全功率范围的诊所。立式胸片架与独立球管立柱布置于单条地轨上。
630X 型号保留 iVision Imaging 采集工作站、DICOM 3.0 兼容与完整的兽用后处理工具；发生器功率与探测器尺寸按较小患者体型缩放。
核心特性

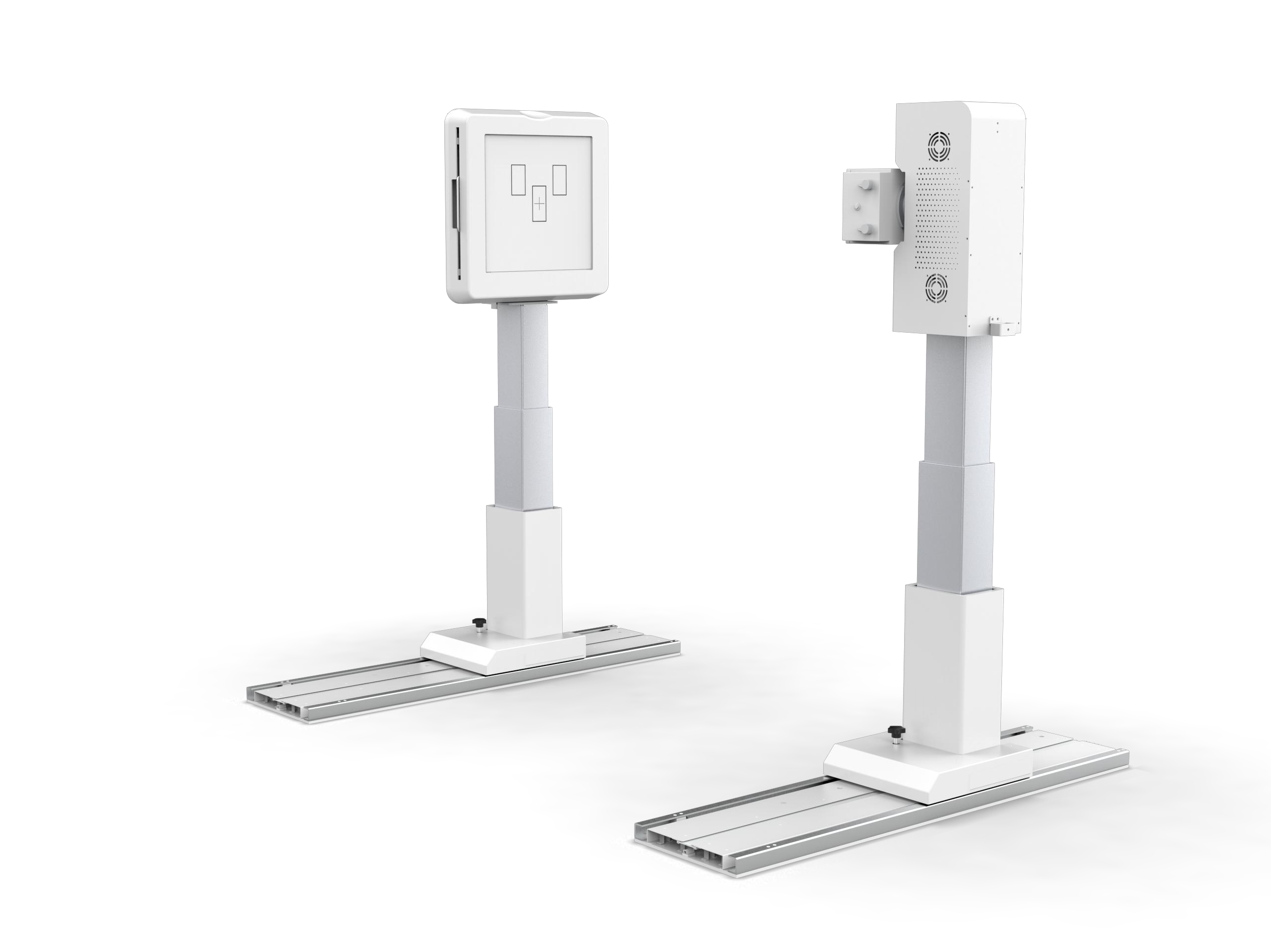

- 单地轨布局相比 1000X 双地轨配置占地更小。
- iVision-630X 较小型号——尺寸适配中等体型动物与马远端肢体。
- 采集工作站、DICOM 3.0 与兽用后处理工具与 1000X 平台一致。
- 立式胸片架配电动球管立柱（可旋转），覆盖站立与卧位摆位。
产品图集
电源
| 电压 | 380 V ±38 V |
| 频率 | 50 Hz ±1 Hz |
| 容量 | 135 kVA |
高压发生器（IWA-R80）
| 额定功率 | 80 kW |
| 主逆变频率 | 300 kHz |
| 管电压 | 40 – 150 kV |
| 管电流 | 10 – 1000 mA |
| 曝光时间 | 1 – 10000 ms |
| 毫安秒 | 0.4 – 1000 mAs |
X 射线球管（YUANZHI XD57）
| 靶材 | 钼基铼钨合金 |
| 靶角 | 12° |
| 工作电压 | 40 – 150 kV |
| 阳极输入功率 | 大焦点 65 kW / 小焦点 28 kW |
| 焦点 | 1.0 mm（大）/ 0.6 mm（小） |
| 最大旋转阳极速度 | 3200 rpm |
| 固有滤过 | ≥ 1 mm Al |
平板探测器（IWA-FPD1717E）
| 闪烁体 | 碘化铯 CsI |
| 探测器技术 | TFT + 光敏二极管（非晶硅 a-Si） |
| 有效面积 | 43（H）× 43（V）cm（17×17″） |
| 像素矩阵 | 3072 × 3072 |
| 像素间距 | 139 µm |
| A/D 转换 | 16 位 |
| 空间分辨率 | ≥ 3.6 LP/mm |
| 能量范围 | 40 – 150 kVp |
工作站
| 软件 | iVision Imaging System |
| DICOM 功能 | 患者登记、Worklist 检索、报告书写、云平台 |
| 图像工具 | 窗宽窗位、缩放、旋转、镜像、ROI、序列播放、增强、标注、长度校正 |
临床应用
- 马远端肢体与牙科放射检查
- 中型犬种与异宠哺乳类影像
- 对地面空间有限制的混合诊所放射检查室
- 站立马匹普查放射检查
- 中等体型患者的科研与教学影像
工作流程与安装
需三相 380 VAC ±38 V，135 kVA 容量供电。机架布局对装机现场有明确要求，发货前会进行现场勘察并出具布局图。包含工程师上门安装、校准与培训。
资料下载
选择 IWA-DR13 的理由
- 提升工作流效率 — 机架几何固定，曝光之间无需手动对位。
- 影像准确可靠 — 与 iVision-1000X 平台共享 80 kW 发生器与 17×17″ CsI 平板。
- 诊所经济性更佳 — 按使用场景定制机架，避免为不需要的功能买单。
质保与售后
保修 2 年，保修期内提供免费配件与维修服务（人为操作及不可抗力损坏除外）。包含工程师上门安装、校准与操作培训。免费赠送两套铅防护套装。
