X 射线管 E7239X

产品概述

E7239X 是佳能 ROTANODE 系列旋转阳极 X 射线管组件，用于常规诊断摄影。靶面为铼钨合金面钼基材，直径 74 mm，配 2.0 与 1.0 双焦点，标称管电压 125 kV，大焦点阳极输入功率 47 kW。

可作为兽用 X 射线系统的替换球管或整机配套球管供货。高压插座符合 IEC 60526，定子型号 XS-AV，对已按该管套设计的系统可直接更换；管套型号为 XH-121。

主要特点

• 铼钨合金面钼基靶，直径 74 mm，阳极角 16° —— 合金面层可抵抗纯钨靶表面龟裂，这是决定球管寿命的主要因素
• 2.0 与 1.0 双焦点 —— 大焦点用于胸腹部短时间曝光，小焦点用于四肢与口腔细节成像
• 大焦点 0.1 s 阳极输入 47 kW（60 Hz），小焦点 22.5 kW —— 厚部位可缩短曝光时间
• 阳极热容量 100 kJ（140 kHU），最大散热 475 W —— 连续摄片不必中途强制冷却
• 管组件热容量 900 kJ（1250 kHU）
• 阳极转速 60 Hz 下不低于 3200 rpm —— 单次曝光的热量分散到更长的焦点轨道上
• 高压插座符合 IEC 60526 —— 标准电缆直接配接，无需转接
• 固有滤过 0.9 mm Al @ 75 kV，可加装附加滤过至 2.4 mm Al
• 泄漏辐射技术条件 125 kV、4 mA，符合 IEC 60601-1-3
• 自然冷却或强制风冷；整机 16 kg，全长 479 mm
• 按欧盟法规 (EU) 2017/745 取得 CE 认证，IIb 类，公告机构 BSI 荷兰（2797）

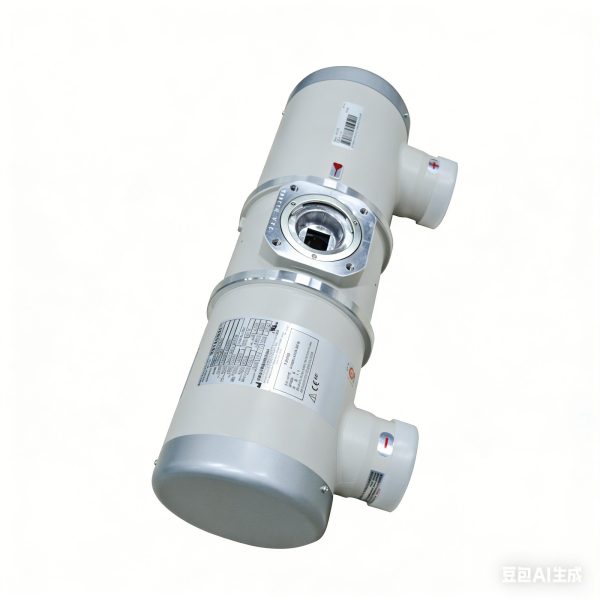

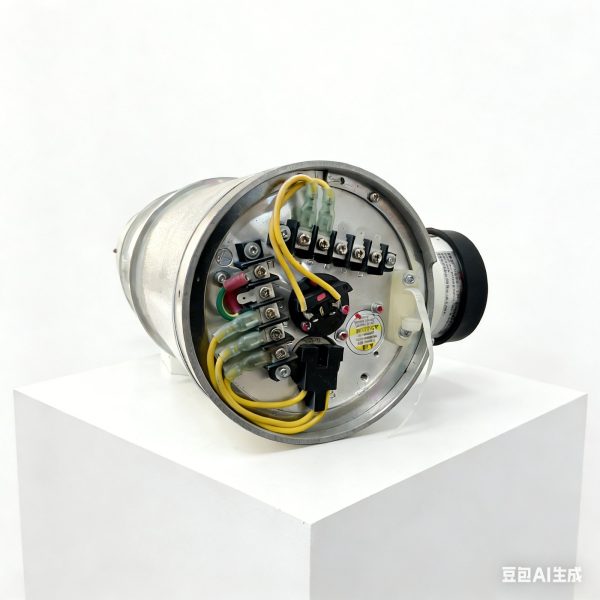

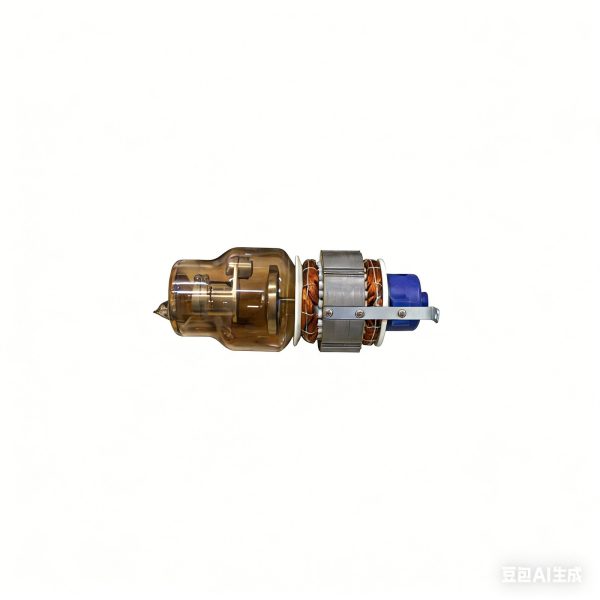

实机图示

技术参数

临床应用

• 常规兽医摄影 —— 胸部、腹部、脊柱与骨盆使用大焦点
• 四肢与头部细节成像使用小焦点
• 马属动物肢体摄影，125 kV 余量与 47 kW 输入有助于缩短曝光
• 为按 XH-121 管套设计的现有兽用 X 射线系统提供替换球管
• 新系统装配，需要 IEC 60526 插座配接与 XS-AV 定子驱动的场合

安装与维修说明

• 确认发生器能驱动 XS-AV 定子：启动 200 V / 1050 W，运行 100 V / 270 W，电容 24 µF
• 装机后必须把球管参数重新写入发生器 —— 热容量 900 kJ、大焦点 47 kW / 570 mA、小焦点 22.5 kW / 340 mA。发生器若仍保留旧球管数据，轻则拒绝曝光，重则超载损坏新球管
• 高压插座为 IEC 60526；插接前清洁插头并涂硅脂
• 组件内部为玻璃管芯，超过 2 G 的机械冲击即可能破裂，搬运与运输须注意
• 务必连接管套接地端子与热保护开关；管套达到跳闸温度时该开关会中止曝光
• 射线窗口必须加装限束装置（限束器），不得无限束器使用
• 管套内衬铅层并充绝缘油，报废时须按相关法规处置，不得作一般废弃物丢弃

装箱清单

• E7239X 旋转阳极 X 射线管组件（管套 XH-121）
• 原厂产品参数说明页

资料下载

选择 E7239X 的理由

• 铼钨合金靶面加 3200 rpm 阳极转速，把热量分散到更长的焦点轨道上 —— 这两项直接决定球管能撑多少次曝光
• 大焦点 47 kW 输入缩短厚部位曝光时间，而运动伪影与重拍正是从这里来的
• IEC 60526 插座与 XS-AV 定子，使其对已按 XH-121 管套建造的系统可直接更换
• 原厂完整参数表与欧盟符合性声明均有存档 —— 选型可对着有据可查的数字谈，而不是经销商的一句概述

质保与售后

常见问题

能装到我现有的机器上吗？机械方面，只要系统是按 XH-121 管套设计的即可 —— 全长 479 mm、最大直径 152.4 mm、16 kg、IEC 60526 插座。电气方面，发生器须能驱动 XS-AV 定子并接受本管参数。把待更换球管的型号发给我们，我们来核对。

焦点尺寸是多少？标称焦点值 2.0（大焦点）与 1.0（小焦点），依 IEC 60336 标定。

能承受多少热量？阳极热容量 100 kJ（140 kHU），最大阳极散热率 475 W（667 HU/s），管组件热容量 900 kJ（1250 kHU）。无风冷时标称连续输入功率为 180 W（15 kHU/min）。

装好后发生器需要重新设置吗？需要。必须重新写入球管参数 —— 热容量以及各焦点的 kW 与 mA 上限。漏掉这一步是新球管早期损坏最常见的原因。

必须配限束器吗？必须。射线窗口须加装限束装置。限束器我们单独供货。
