旋转阳极 X 射线管组件 LQ16-XD51-20.40/125 —— 125 kV，2.0 / 1.0 mm 双焦点，阳极输入 47 kW。
产品概述
LQ16-XD51-20.40/125 是用于常规诊断摄影的旋转阳极 X 射线管组件。管芯型号 XD51-20.40/125，靶面为纯钨面钼基材，直径 70 mm，配 2.0 与 1.0 mm 双焦点，最高管电压 125 kV。
可作为兽用 X 射线系统的替换球管或整机配套球管供货，高压插座符合 IEC 60526。全长 480 mm、最大直径 152.4 mm，沿用通用管套外形；配强制风冷时连续输入功率可达 355 W。
主要特点
- 2.0 与 1.0 mm 双焦点 —— 大焦点用于躯干部位，小焦点用于四肢细节
- 大焦点 0.1 s 阳极输入 47 kW（60 Hz）；小焦点 22 kW
- 纯钨面钼基靶，直径 70 mm，阳极角 17.5°
- 阳极热容量 110 kJ（150 kHU），最大散热率 475 W
- 加装风冷后标称连续输入功率由 180 W 提升到 355 W（30 kHU/min）—— 连续摄片量约翻一倍
- SID 1000 mm 时射线覆盖 420 × 420 mm —— 常规摄影距离下可覆盖 43 cm 暗盒
- 固有滤过 1.0 mm Al，另配 1.5 mm Al 附加滤过片组（3 × 0.5 mm）
- 泄漏辐射技术条件 125 kV、3.0 mA
- 高压插座符合 IEC 60526
- 内置安全热保护开关，管套达到跳闸温度时中止后续曝光

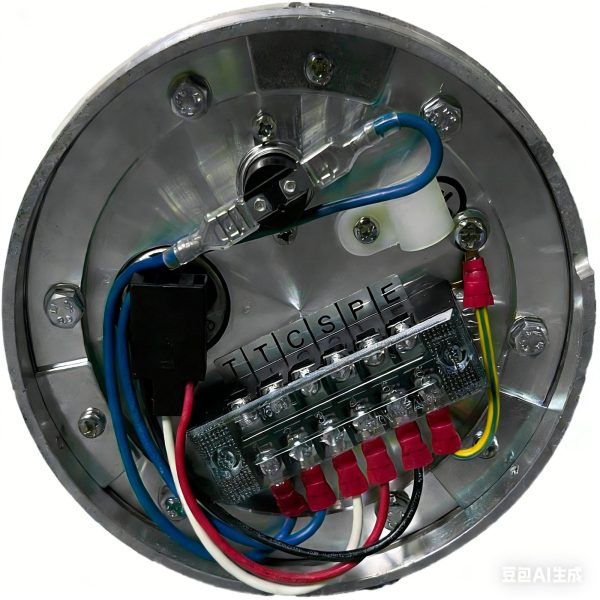

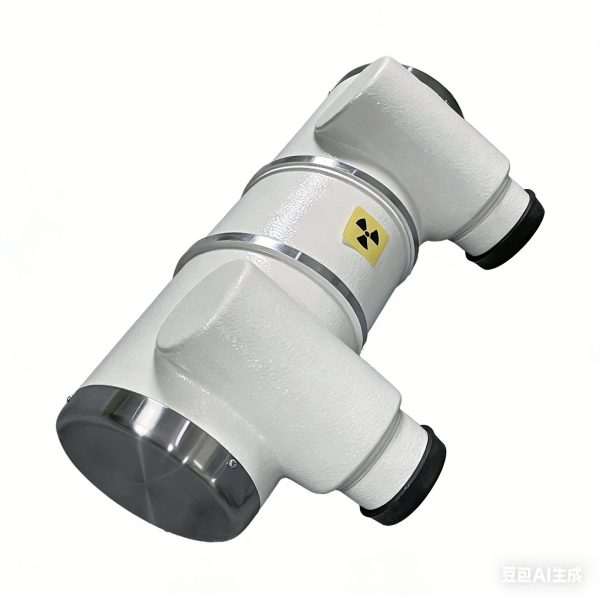

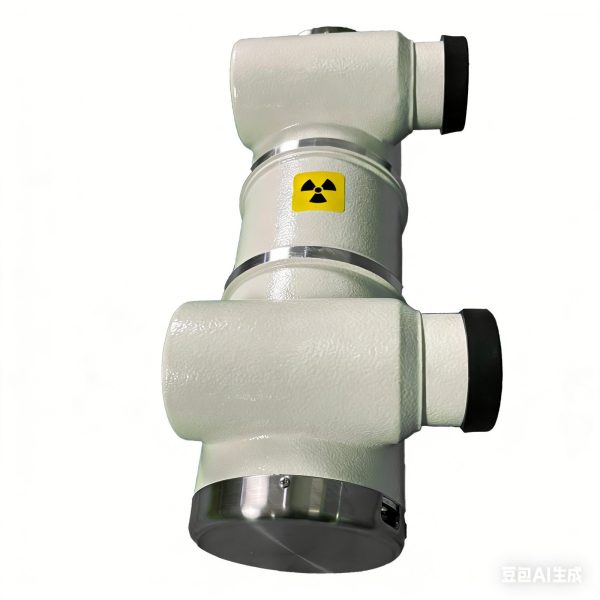

实机图示
技术参数
| 型号 | LQ16-XD51-20.40/125 |
| 管芯 | XD51-20.40/125 |
| 类型 | 旋转阳极 X 射线管组件，用于常规诊断摄影 |
| IEC 分类 | I 类，B 型 |
| 标称管电压 | 摄影 125 kV |
| 最低管电压 | 40 kV |
| 阳极（或阴极）对地最高电压 | 65 kV |
| 标称焦点值 | 大焦点 2.0 mm / 小焦点 1.0 mm |
| 标称阳极输入功率（0.1 s） | 大焦点 50 Hz 40 kW、60 Hz 47 kW；小焦点 50 Hz 20 kW、60 Hz 22 kW |
| 最大灯丝电流 | 两焦点均为 5.5 A |
| 灯丝电压（5.5 A 时） | 大焦点 10–13 V；小焦点 7–9 V |
| 灯丝频率范围 | 0–25 kHz |
| 靶面 | 纯钨面钼基，直径 70 mm，阳极角 17.5° |
| 阳极转速 | 50 Hz 时 2800 rpm；60 Hz 时 3200 rpm |
| 电机参数 | 启动 160 V / 3.5–5.5 A，启动时间 1–1.2 s；运行 60 V / 1.0–1.5 A；电容 43/30 µF |
| 定子阻抗 | 公共–主绕组 20.0 Ω；公共–辅助绕组 50.0 Ω |
| 管套与低压端子间电阻 | 不低于 2 MΩ |
| 阳极热容量 | 110 kJ（150 kHU） |
| 最大阳极散热率 | 475 W（667 HU/s） |
| 管组件热容量 | 900 kJ（1250 kHU） |
| 标称连续输入功率 | 无风冷 180 W（15 kHU/min）；有风冷 355 W（30 kHU/min） |
| 固有滤过 | 1.0 mm Al 当量 |
| 附加滤过 | 1.5 mm Al（3 × 0.5 mm） |
| 泄漏辐射技术条件 | 125 kV、3.0 mA |
| 射线覆盖范围 | SID 1000 mm 时 420 × 420 mm |
| 高压插座 | IEC 60526 |
| 冷却方式 | 自然冷却或强制风冷 |
| 管套温度正常工作范围 | 16–75 °C |
| 全长 | 480 mm |
| 最大直径 | 152.4 mm |
| 重量 | 约 17 kg |
| 工作环境 | +10 至 +40 °C，相对湿度 ≤75%，70.0–106.0 kPa |
| 运输与贮存 | −20 至 +55 °C，相对湿度 20–90%，50.0–106.0 kPa |
临床应用
- 常规兽医摄影 —— 胸部、腹部、脊柱与骨盆使用大焦点
- 四肢与头部细节成像使用小焦点
- SID 1000 mm 台面摄影，420 × 420 mm 覆盖可容纳 43 cm 暗盒
- 为采用 152.4 mm 通用管套的兽用 X 射线系统提供替换球管
- 摄片量大的场合，强制风冷可把连续输入功率提高一倍至 355 W
安装与维修说明
- 确认发生器能驱动本定子：启动 160 V / 3.5–5.5 A，运行 60 V，电容 43/30 µF，启动时间 1–1.2 s
- 装机后必须把球管参数重新写入发生器 —— 热容量 900 kJ、大焦点 47 kW、小焦点 22 kW。发生器若仍保留旧球管数据，轻则拒绝曝光，重则超载损坏新球管
- 务必把管套热保护开关接入发生器。开关跳开后不要断系统总电源，应让冷却装置继续运行
- 高压插头须清洁无损伤，插接前涂硅脂
- 管芯为玻璃件，超过 19.6 m/s²（2 G）的机械冲击即可能破裂
- 务必连接接地端子，并在射线窗口加装限束装置
- 管套内衬铅层并充绝缘油，报废时须按相关法规处置
装箱清单
资料下载
选择本球管的理由
- 加装风冷后连续输入功率从 180 W 提升到 355 W —— 这决定了一台机器是中途停机散热还是把当天片子拍完
- SID 1000 mm 下 420 × 420 mm 覆盖，整张 43 cm 暗盒一次到位，不必移动球管补拍
- 152.4 mm 通用管套外形加 IEC 60526 插座，多数系统可直接更换
- 原厂完整参数表有存档 —— 热容量、定子参数与负载曲线可在订货前与发生器逐项核对
质保与售后
常见问题
能装到我现有的机器上吗？外形为全长 480 mm、最大直径 152.4 mm，高压插座 IEC 60526，属通用配接。发生器须能按启动 160 V、运行 60 V、电容 43/30 µF 驱动定子。把待更换球管型号发给我们核对即可。
和佳能 E7239X 比怎么选？两者都是 125 kV、2.0 / 1.0 焦点，大焦点输入功率相近。E7239X 采用铼钨合金面靶，直径 74 mm、阳极角 16°；本管为纯钨面靶，直径 70 mm、阳极角 17.5°，配风冷时连续功率更高。按工作量与预算选型可与我们沟通。
风冷有多大差别？标称连续输入功率从 180 W（15 kHU/min）提升到 355 W（30 kHU/min）。摄片量大时，这就是中途停机与连续工作的区别。
装好后发生器需要重新设置吗？需要。必须重新写入球管参数 —— 热容量与各焦点功率上限。漏掉这一步是新球管早期损坏最常见的原因。
必须配限束器吗？必须。射线窗口须加装限束装置。限束器我们单独供货。
