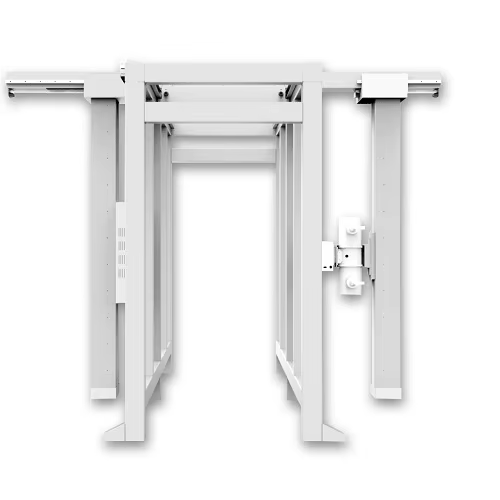

龙门架双地轨式 DR 配置——刚性 U 形龙门架架设于双地轨上，提供可重复的射束-探测器对位。
产品概述
IWA-DR12 是 iVision-1000X 大动物 DR 平台的龙门架双地轨式配置。刚性 U 形龙门架在两侧分别承载球管头与 IWA-FPD1717E 探测器，整体沿双地轨同步移动。固定的射束-探测器几何关系免去了曝光之间的手动对位，支持大动物批量拍摄的快速可重复工作流。
本配置适合教学医院、科研机构及大型转诊诊所——优先考虑可重复投照几何而非灵活的球管定位。
核心特性
- 刚性 U 形龙门锁定球管-探测器几何关系——曝光之间无需手动调整 SID 或角度。
- 双地轨同步运动：龙门整体移动，避免离轴曝光。
- 搭载与 iVision-1000X DR07 平台一致的 80 kW IWA-R80 发生器、YUANZHI XD57 球管与 17×17″ CsI 平板探测器。
- 面向可重复的批量拍摄——牛屠宰前检查、马教学普查、群体健康影像。

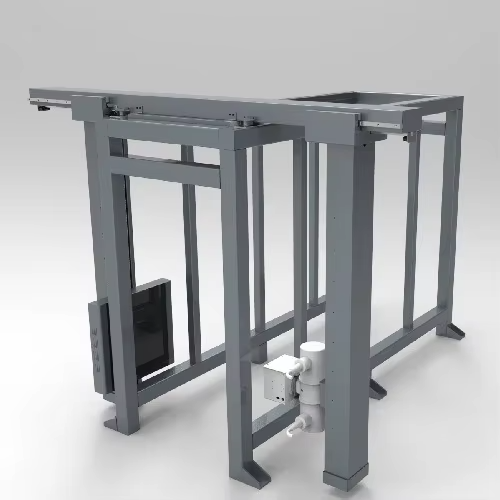

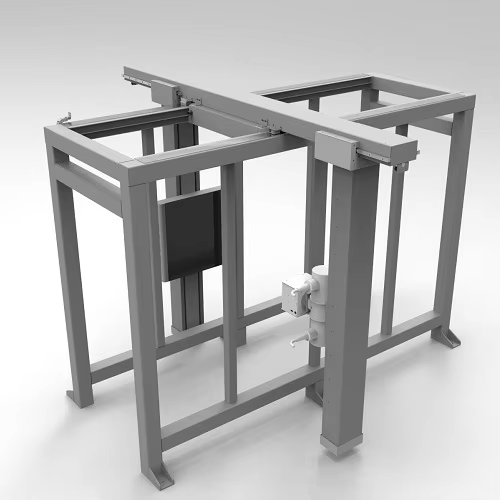

产品图集
电源
| 电压 | 380 V ±38 V |
| 频率 | 50 Hz ±1 Hz |
| 容量 | 135 kVA |
高压发生器（IWA-R80）
| 额定功率 | 80 kW |
| 主逆变频率 | 300 kHz |
| 管电压 | 40 – 150 kV |
| 管电流 | 10 – 1000 mA |
| 曝光时间 | 1 – 10000 ms |
| 毫安秒 | 0.4 – 1000 mAs |
X 射线球管（YUANZHI XD57）
| 靶材 | 钼基铼钨合金 |
| 靶角 | 12° |
| 工作电压 | 40 – 150 kV |
| 阳极输入功率 | 大焦点 65 kW / 小焦点 28 kW |
| 焦点 | 1.0 mm（大）/ 0.6 mm（小） |
| 最大旋转阳极速度 | 3200 rpm |
| 固有滤过 | ≥ 1 mm Al |
平板探测器（IWA-FPD1717E）
| 闪烁体 | 碘化铯 CsI |
| 探测器技术 | TFT + 光敏二极管（非晶硅 a-Si） |
| 有效面积 | 43（H）× 43（V）cm（17×17″） |
| 像素矩阵 | 3072 × 3072 |
| 像素间距 | 139 µm |
| A/D 转换 | 16 位 |
| 空间分辨率 | ≥ 3.6 LP/mm |
| 能量范围 | 40 – 150 kVp |
工作站
| 软件 | iVision Imaging System |
| DICOM 功能 | 患者登记、Worklist 检索、报告书写、云平台 |
| 图像工具 | 窗宽窗位、缩放、旋转、镜像、ROI、序列播放、增强、标注、长度校正 |
临床应用
- 牛屠宰前检查与法兽医普查
- 马匹教学医院按协议执行的放射检查
- 对投照一致性要求高的群体健康与科研影像
- 规模化买前体检系列拍摄
- 需要记录可重复性的大动物放射检查
工作流程与安装
需三相 380 VAC ±38 V，135 kVA 容量供电。机架布局对装机现场有明确要求，发货前会进行现场勘察并出具布局图。包含工程师上门安装、校准与培训。
资料下载
选择 IWA-DR12 的理由
- 提升工作流效率 — 机架几何固定，曝光之间无需手动对位。
- 影像准确可靠 — 与 iVision-1000X 平台共享 80 kW 发生器与 17×17″ CsI 平板。
- 诊所经济性更佳 — 按使用场景定制机架，避免为不需要的功能买单。
质保与售后
保修 2 年，保修期内提供免费配件与维修服务（人为操作及不可抗力损坏除外）。包含工程师上门安装、校准与操作培训。免费赠送两套铅防护套装。
