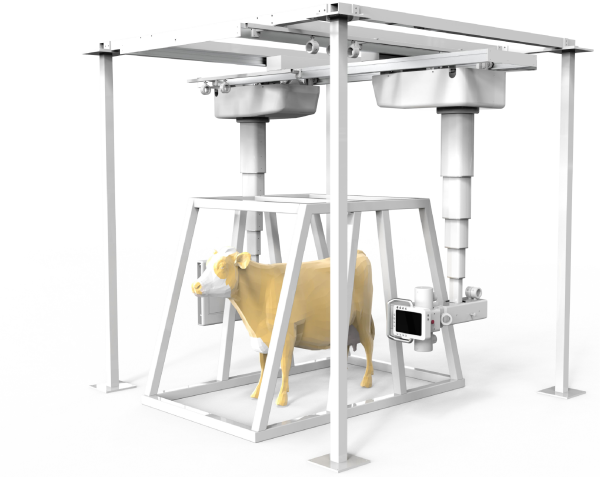

双悬吊吊塔式 DR 配置——两套吊顶式悬吊球管沿天轨移动，适合牛、马等大动物上方拍摄。
产品概述
IWA-DR11 是 iVision-1000X 大动物 DR 平台的双悬吊吊塔式配置。两套悬吊球管立柱沿吊顶轨道在患者保定栏上方移动，可从多个角度投射射束而无需重新摆放动物。IWA-FPD1717E 探测器根据投照位安装在立式胸片架的暗盒腔内，或台边的探测器托盘上。
本配置适合大动物专科医院与教学机构——可以从上方或侧面拍摄而无需手动重新定位球管，显著缩短检查时间。
核心特性
- 两套吊顶轨道球管覆盖任意投照几何——无需手动推动球管立柱或重新摆放动物。
- 悬吊式布局让地面无遮挡——便于清洁、冲洗与大动物保定操作。
- 搭载与 iVision-1000X DR07 平台一致的 80 kW IWA-R80 发生器、YUANZHI XD57 球管与 17×17″ CsI 平板探测器。
- 兼容牛、马及大型反刍动物的保定栏或站立保定笼。
产品图集
电源
| 电压 | 380 V ±38 V |
| 频率 | 50 Hz ±1 Hz |
| 容量 | 135 kVA |
高压发生器（IWA-R80）
| 额定功率 | 80 kW |
| 主逆变频率 | 300 kHz |
| 管电压 | 40 – 150 kV |
| 管电流 | 10 – 1000 mA |
| 曝光时间 | 1 – 10000 ms |
| 毫安秒 | 0.4 – 1000 mAs |
X 射线球管（YUANZHI XD57）
| 靶材 | 钼基铼钨合金 |
| 靶角 | 12° |
| 工作电压 | 40 – 150 kV |
| 阳极输入功率 | 大焦点 65 kW / 小焦点 28 kW |
| 焦点 | 1.0 mm（大）/ 0.6 mm（小） |
| 最大旋转阳极速度 | 3200 rpm |
| 固有滤过 | ≥ 1 mm Al |
平板探测器（IWA-FPD1717E）
| 闪烁体 | 碘化铯 CsI |
| 探测器技术 | TFT + 光敏二极管（非晶硅 a-Si） |
| 有效面积 | 43（H）× 43（V）cm（17×17″） |
| 像素矩阵 | 3072 × 3072 |
| 像素间距 | 139 µm |
| A/D 转换 | 16 位 |
| 空间分辨率 | ≥ 3.6 LP/mm |
| 能量范围 | 40 – 150 kVp |
工作站
| 软件 | iVision Imaging System |
| DICOM 功能 | 患者登记、Worklist 检索、报告书写、云平台 |
| 图像工具 | 窗宽窗位、缩放、旋转、镜像、ROI、序列播放、增强、标注、长度校正 |
临床应用
- 牛、马上方投照的胸腔与腹腔放射检查
- 站立牛生殖与盆腔影像
- 马匹站立位上方射束几何放射检查
- 高吞吐量教学医院的牛马影像
- 对地面活动空间要求高的大动物专科医院工作流
工作流程与安装
需三相 380 VAC ±38 V，135 kVA 容量供电。机架布局对装机现场有明确要求，发货前会进行现场勘察并出具布局图。包含工程师上门安装、校准与培训。
资料下载
选择 IWA-DR11 的理由
- 提升工作流效率 — 机架几何固定，曝光之间无需手动对位。
- 影像准确可靠 — 与 iVision-1000X 平台共享 80 kW 发生器与 17×17″ CsI 平板。
- 诊所经济性更佳 — 按使用场景定制机架，避免为不需要的功能买单。
质保与售后
保修 2 年，保修期内提供免费配件与维修服务（人为操作及不可抗力损坏除外）。包含工程师上门安装、校准与操作培训。免费赠送两套铅防护套装。
