X 射线限束器

产品概述

本机为兽医摄影用手动限束装置。装于 X 射线管窗口，把射线束限制在所选照射野内 —— 这既是球管运行的法规要求，也是降低机房内散射与杂散剂量最有效的一项措施。

照射野旋钮直接按暗盒规格标定 —— 13、18、24、30、35、43 cm，并分设 100 cm 与 150 cm 两档摄影距离刻度，操作者选规格即可，无需换算遮线板位置。曝光前由带十字线的光野投射出实际照射区域。

主要特点

• 照射野旋钮按暗盒规格标定：13、18、24、30、35、43 cm
• 100 cm 与 150 cm 摄影距离分设刻度 —— 同一个旋钮覆盖台面摄影与立位摄影，不必换算
• 十字线光野投射到动物体表，曝光前完成中心定位
• 机身设灯泡按钮 —— 定时光野，不必一直按住开关
• 带长槽的安装板，便于装到球管窗口
• 全手动操作 —— 无需接发生器控制线，没有需要设置的参数，也没有电子部件可坏
• 铅屏蔽遮线组件，把射线束限制在所选照射野内

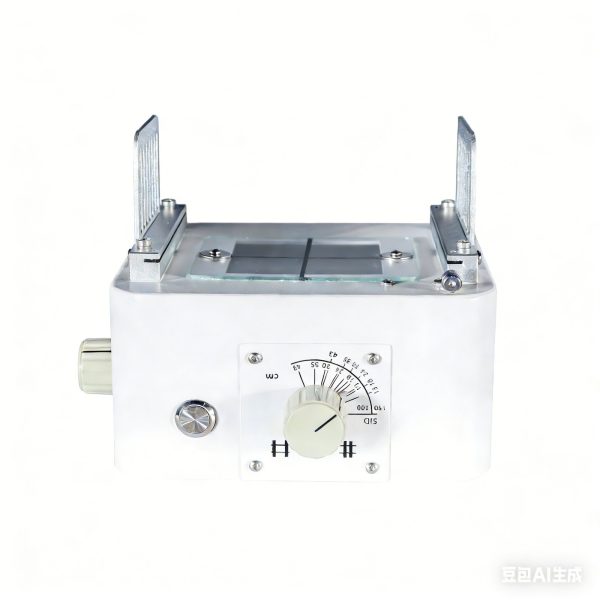

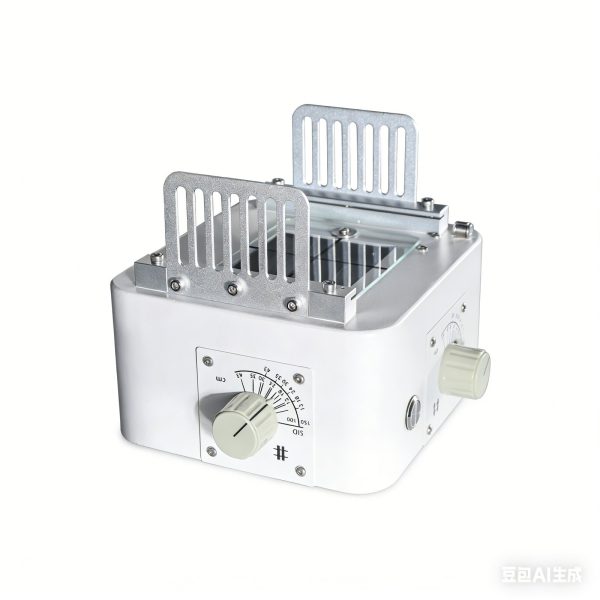

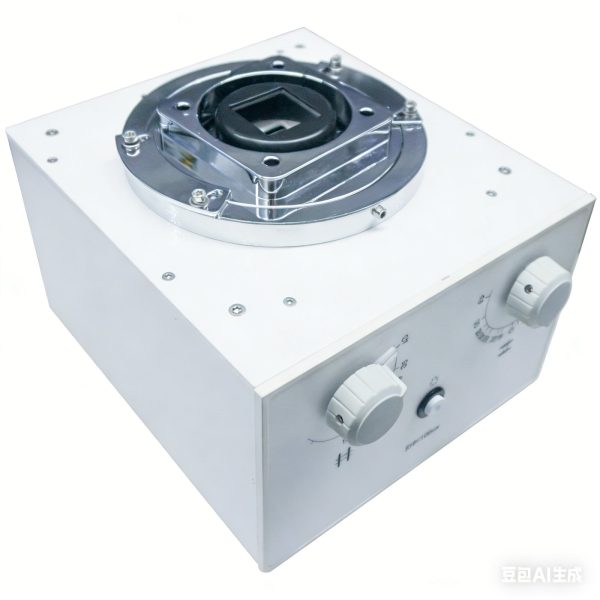

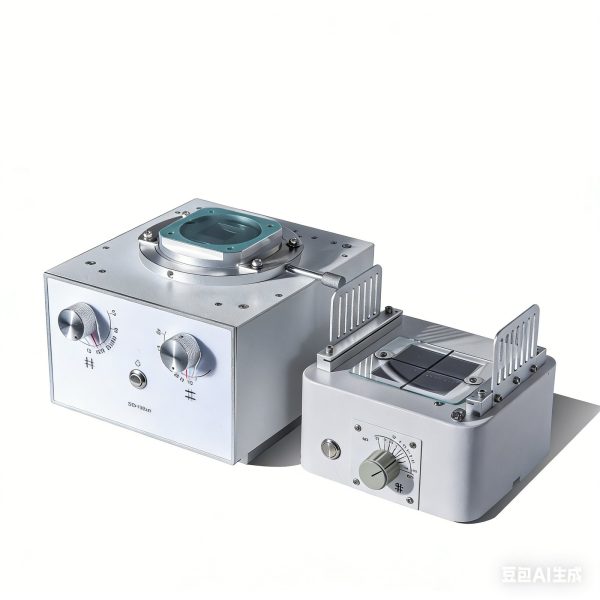

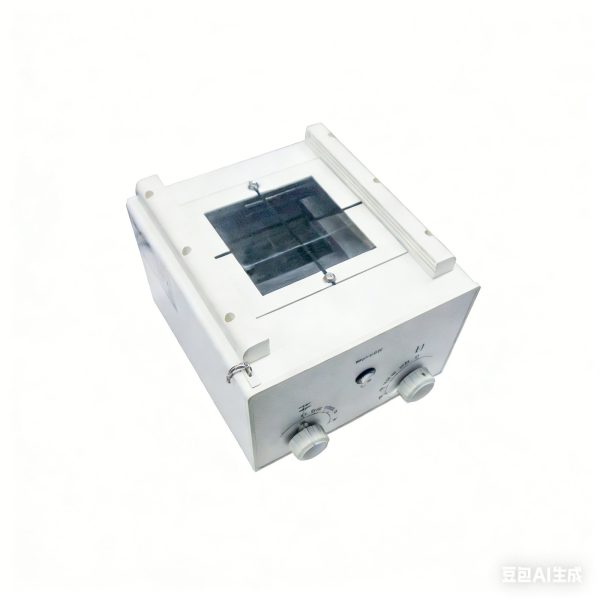

实机图示

技术参数

临床应用

• 常规兽医摄影，100 或 150 cm 摄影距离下的台面与立位拍摄
• 把照射野限制在目标区域，减少到达平板与机房的散射
• 曝光前用十字线光野完成中心定位 —— 中心偏移造成的重拍正是靠这一步减少的
• 为出厂未配限束装置的球管组件加装
• 替换灯泡或遮线机构已损坏的旧限束器

安装与维修说明

• 球管运行前必须装好限束装置，这不是可选配件
• 订货前先核对球管窗口的安装接口 —— 把球管型号发给我们
• 装好后须在验收时检测光野与照射野的一致性。光野与实际射线束对不上的限束器比没有更糟，因为它会让人带着把握把中心定错
• 灯泡属易损件。只有一间摄影室的医院建议常备一只
• 使用时核对所选照射野与实际暗盒；旋钮按摄影距离分档，在 150 cm 下读 100 cm 刻度会导致照射野偏小

装箱清单

资料下载

选择本限束器的理由

• 按规格而非毫米调节 —— 旋钮直接读暗盒尺寸，一步到位，不必分别调两组遮线板
• 100 与 150 cm 分设刻度，同一个旋钮覆盖台面与立位摄影
• 全手动 —— 无需接发生器控制线，因此可加装到发生器没有限束器接口的系统上
• 十字线光野减少中心偏移导致的重拍，而这正是最常见、也最容易避免的一类重拍

质保与售后

常见问题

能装到我的球管上吗？采用带长槽的安装板装到球管窗口。不同球管组件的窗口接口有差异，订货前把球管型号发给我们核对。

能调哪些照射野？13、18、24、30、35、43 cm 暗盒规格，并分设 100 cm 与 150 cm 摄影距离刻度。

是电动或自动限束吗？不是。本机全程手动，与发生器之间没有控制连线。正因如此，它才能加装到没有限束器接口的系统上。

最高能配多少管电压？该额定值我们正在向原厂核实，没有书面依据的数字不会写在页面上。如果您的系统运行在 100 kV 以上，订货前请先与我们确认。

装好后需要做什么检查？需要。验收时须检测光野与照射野是否一致；更换灯泡或重新安装后，也要重做这项检查。
